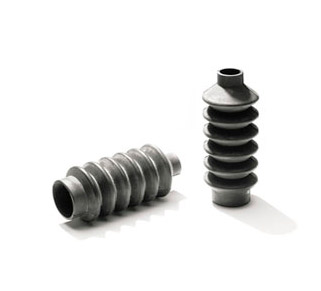

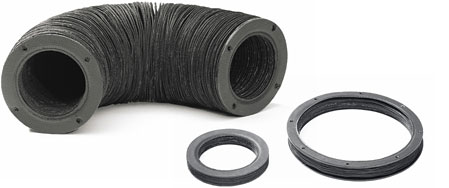

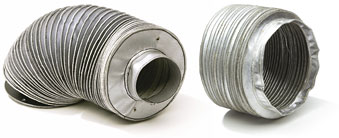

Soufflets circulaires

Soufflets circulaires

Caractéristiques des soufflets circulaires

Les soufflets circulaires sont fabriqués en trame textile de polyamide rigide avec des couches de PVC sur les deux faces.

Ces protections sont destinées à protéger les broches, les arbres de direction, ainsi que la fibre optique des machines laser.

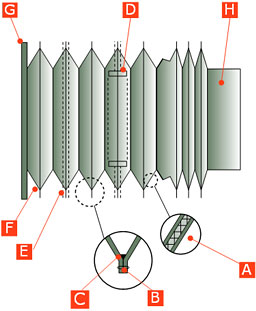

Pièces du soufflet circulaire

Soufflets circulaires

  • Textile nylon avec des couches de PVC.
  • Couture.
  • Revêtement en silicone.
  • Patins en PVC.
  • Anneau en acier, sur soufflets de grandes dimensions.
  • Orifices de sortie d'air.
  • Support de fixation à la machine.
  • Collier de fixation à la machine.

Systèmes d'ouverture des soufflets circulaires

Les éléments de protection lourds et d'orientation verticale de TECNIFUELLE sont munis des systèmes d'ouverture suivants:

Soufflets circulairesSYSTÈME 1
Dispositif d'étirement en guise d'ouverture à l'aide d'éléments - agrafes -, situés dans le cadre du support, dans les plis requis en fonction de la taille du soufflet.

SYSTÈME 2
Dispositif d'étirement sous forme de ciseaux, idéal pour les éléments sans cadres intermédiaires de guidage.

Formes de fixation finale à la machine

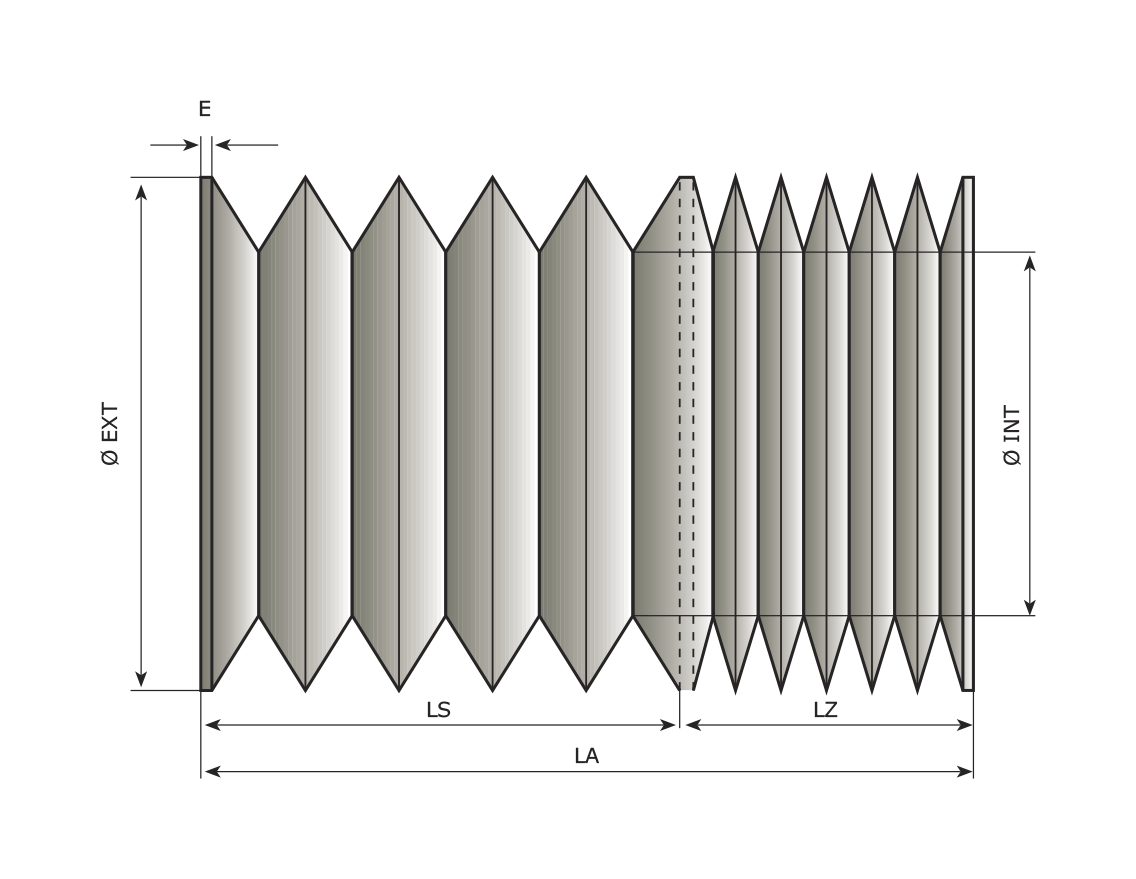

Soufflets circulairesCroquis de fixation des cadres extérieurs.

  • (Plat à l'une des extrémités et collier à l'autre)
  • (Plats aux deux extrémités)
  • (Colliers aux deux extrémités)



Textiles des soufflets circulaires

Soufflets circulaires

FT: Soufflets thermo-soudés
FC: Soufflets cousus

Utilisables

      TempératureºC
Réf.
matériaux
Type de textile et revêtement Épaisseur
(mm)
Ponctuel En continu Conditions de travail FT FC
        Min Max
TPP-23 POLYESTER+ PVC 0,23 110 -25 70 CACHE-POUSSIÈRE,
MILIEUX ACIDES
Pour Soufflets Thermo-soudés Pour Soufflets Cousus
TPP-35 POLYESTER+ PVC 0,35 110 -25 70 CACHE-POUSSIÈRE,
MILIEUX ACIDES
Pour Soufflets Thermo-soudés Pour Soufflets Cousus
TPP-60 POLYESTER+ PVC 0,6 110 -25 70 CACHE-POUSSIÈRE,
MILIEUX ACIDES
  Pour Soufflets Cousus
TPP-100 POLIESTER + PVC 1 110 -25 70 CACHE-POUSSIÈRE,
MILIEUX ACIDES
  Pour Soufflets Cousus
TPPU-23 POLYESTER+ POLYURÉTHANE 0,23 220 -25 150 RÉSISTANT AUX HUILES
EN ÉMULSION ET GRAISSES
Pour Soufflets Thermo-soudés Pour Soufflets Cousus
TPPU-35 POLYESTER+ POLYURÉTHANE 0,35 220 -25 150 RÉSISTANT AUX HUILES
EN ÉMULSION ET GRAISSES
Pour Soufflets Thermo-soudés Pour Soufflets Cousus
TPPU-60 POLYESTER+ POLYURÉTHANE 0,60 220 -25 150 RÉSISTANT AUX HUILES
EN ÉMULSION ET GRAISSES
  Pour Soufflets Cousus
TPHY-50 POLYESTER+ HYPALON 0,50 250 -15 140 RÉSISTANT À L'HUILE
MINÉRALE, GRAISSES
  Pour Soufflets Cousus
TPHY-100 POLYESTER+ HYPALON 1 250 -15 140 RÉSISTANT À L'HUILE
MINÉRALE, GRAISSES
  Pour Soufflets Cousus
TNPU-35 NOMEX + POLYURÉTHANE 0,35 400 -30 200 COPEAUX CHAUDS,
FAISCEAU LASER, HUILES
Pour Soufflets Thermo-soudés Pour Soufflets Cousus
TARPU-35 ARAMIDE + POLYURÉTHANE 0,35 400 -20 200 COPEAUX CHAUDS,
HUILES, GRAISSES
Pour Soufflets Thermo-soudés Pour Soufflets Cousus
TFVS-35 FIBRE DE VERRE +
SILICONE + PVC
0,35 400 -40 250 POUR HAUTES TEMPÉRATURES, CYLINDRES, PLAFONDS... Pour Soufflets Thermo-soudés Pour Soufflets Cousus
TFCAL-35 FIBRE DE CARBONE + ALUMINIUM 0,35 500 -40 280 POUR HAUTES TEMPÉRATURES   Pour Soufflets Cousus
TFVV-35 FIBRE DE VERRE + VITON + POLYURÉTHANE 0,35 600 -40 280 POUR HAUTES TEMPÉRATURES Pour Soufflets Thermo-soudés Pour Soufflets Cousus
