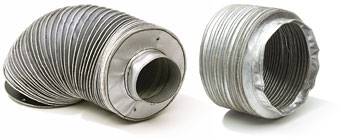

Fuelles circulares

Fuelles circulares

Características de los fuelles circulares

Los fuelles están construidos a partir de tejido de poliamida rígido con capas de PVC en ambos lados.

Estas protecciones se aplican para proteger los husillos, ejes columnas y para la protección de la fibra óptica en las máquinas láser.

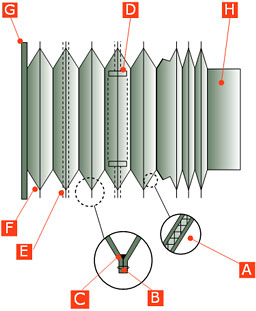

Partes del fuelle circular

Fuelles circulares

  • Tejido en nylon con capas de PVC.
  • Costura.
  • Recubrimiento de silicona.
  • Patines en PVC.
  • Anilla de acero, cuando los fuelles son de grandes dimensiones.
  • Orificios de salida de aire.
  • Soporte de sujeción a la máquina.
  • Collarín de fijación a la máquina.

 Sistemas de apertura de los fuelles circulares

Por lo que se refiere a los elementos protectores de gran peso y de orientación vertical, tecnifuelle introduce unos sistemas de apertura:

Fuelles circularesSISTEMA 1
Dispositivo de estiramiento a manera de apertura por unos elementos - grapas-, situadas en el bastidor de soporte, en aquellos pliegues donde resulte conveniente en función del tamaño del fuelle.

SISTEMA 2
Dispositivo de estiramiento en forma de tijeras, idóneo para aquellos elementos que no van guiados mediante los marcos intermedios.

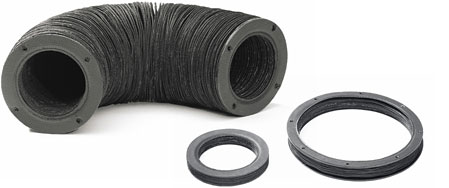

Formas de sujeción final a la máquina

Fuelles circularesCroquis de fijación de los marcos exteriores.

  • (En un extremo plano y en el otro collarín)
  • (En ambos extremos planos)
  • (En ambos extremos con collarín)

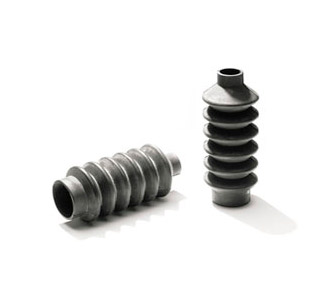

Tejidos de los fuelles circulares

Fuelles circulares

FT: Fuelles termosoldados
FC: Fuelles cosidos

Utilizables

      Temperatura ºC
Ref.
material
Tipo de tejido y revestimiento Espesor
(mm)
Puntual En continuo Condiciones de trabajo FT FC
        Min Max
TPP-23 POLIESTER + PVC 0,23 110 -25 70 GUARDAPOLVO,
MEDIOS ACIDOS
Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
TPP-35 POLIESTER + PVC 0,35 110 -25 70 GUARDAPOLVO,
MEDIOS ACIDOS
Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
TPP-60 POLIESTER + PVC 0,6 110 -25 70 GUARDAPOLVO,
MEDIOS ACIDOS
  Utilizables en Fuelles cosidos
TPP-100 POLIESTER + PVC 1 110 -25 70 GUARDAPOLVO,
MEDIOS ACIDOS
  Utilizables en Fuelles cosidos
TPPU-23 POLIESTER + POLIURETANO 0,23 220 -25 150 RESISTENTES A ACEITES
EN EMULSION Y GRASA
Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
TPPU-35 POLIESTER + POLIURETANO 0,35 220 -25 150 RESISTENTES A ACEITES
EN EMULSION Y GRASA
Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
TPPU-60 POLIESTER + POLIURETANO 0,60 220 -25 150 RESISTENTES A ACEITES
EN EMULSION Y GRASA
  Utilizables en Fuelles cosidos
TPHY-50 POLIESTER + HYPALON 0,50 250 -15 140 RESISTENTES AL ACEITE
MINERAL, GRASAS
  Utilizables en Fuelles cosidos
TPHY-100 POLIESTER + HYPALON 1 250 -15 140 RESISTENTES AL ACEITE
MINERAL, GRASAS
  Utilizables en Fuelles cosidos
TNPU-35 NOMEX + POLIURETANO 0,35 400 -30 200 VIRUTAS CALIENTES,
HAZ LASER, ACEITES
Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
TARPU-35 ARAMIDE + POLIURETANO 0,35 400 -20 200 VIRUTAS CALIENTES,
ACEITES, GRASAS
Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
TFVS-35 FIBRA DE VIDRIO +
SILICONADO + PVC
0,35 400 -40 250 PARA ALTAS TEMPERATURAS, CILINDROS, TECHOS... Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
TFCAL-35 FIBRA DE CARBONO + ALUMINIO 0,35 500 -40 280 PARA ALTAS TEMPERATURAS   Utilizables en Fuelles cosidos
TFVV-35 FIBRA DE VIDRIO + VITON + POLIURETANO 0,35 600 -40 280 PARA ALTAS TEMPERATURAS Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
