Enrouleurs sans boîte

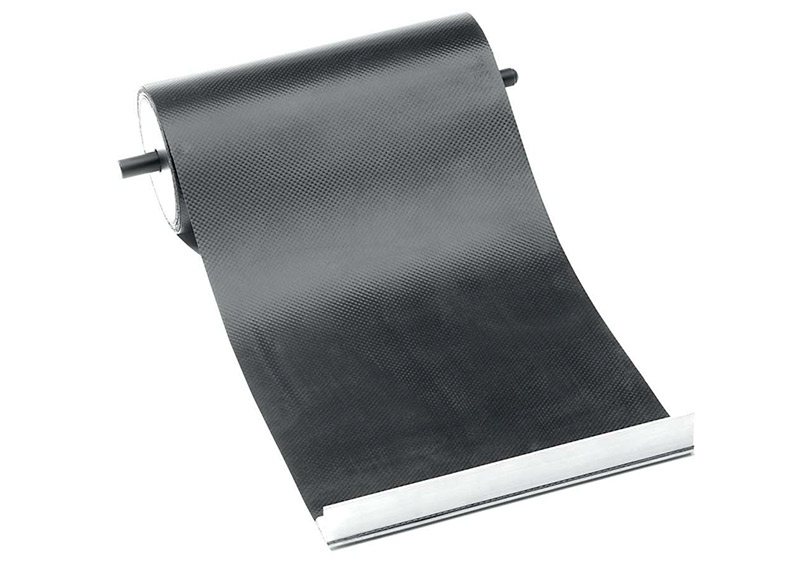

Enrouleurs sans boîteMunis d'un mécanisme interne de ressorts et de roulements et d'une bande adaptée à chaque cas.

Utilisés pour la protection des glissières et des broches, ou comme éléments de sécurité des machines, tables élévatrices, etc...







Enrouleurs sans boîteCaractéristiques de ces enrouleurs:

  • Encombrement réduit, plus grande course utile.
  • Facilité de montage.
  • Fonctionnement silencieux.
  • Hautes vitesses.

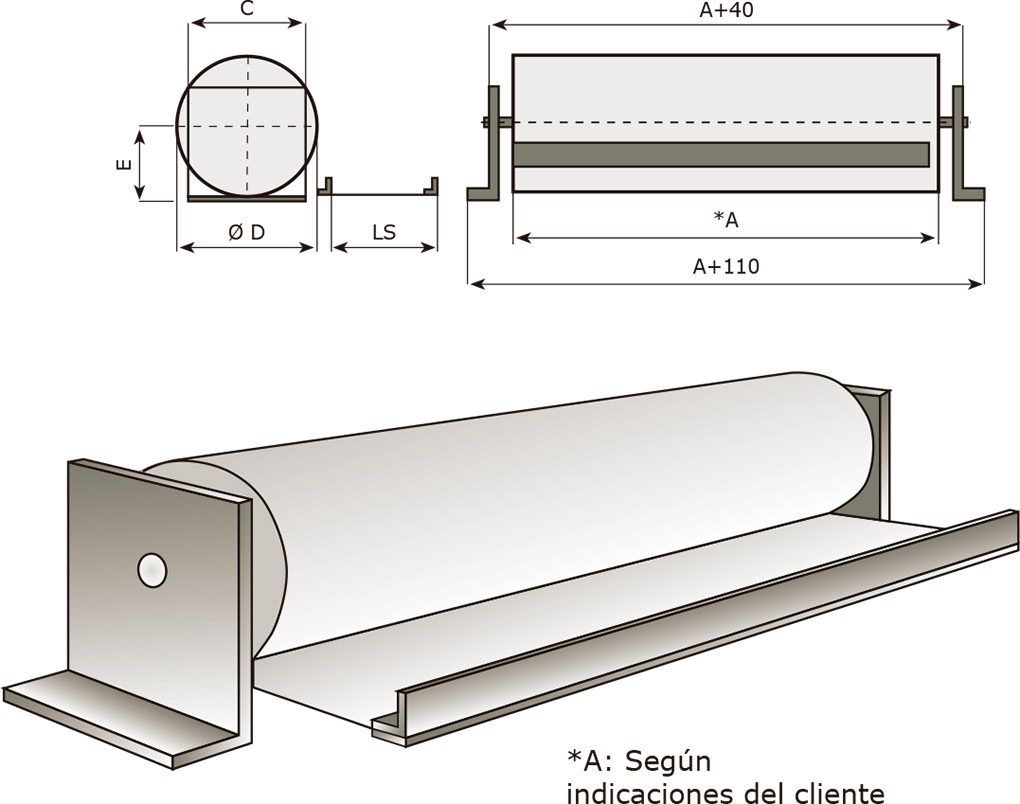

Dimensions externes (mm) des enrouleurs sans boîte

diamètre extérieur Ø D
course LS bande textile
e = 1,2 (noir)		 bande textile
e = 0,4 (noir)
bande en fibre de verre
aluminisé
e = 0,5 (noir)		 bande en acier
e = 0,25		 bande textile + acier
e = 1
300 68 64 65 66
500 71 65 66 69
1000 77 71 67 76
1500 82 75 69 80
2000 92 79 72 87
2500 102 85 75 95
3000 107 88 77 100
4000 122 96 82 114
5000 134 103 86 125
6000 147 109 189 136
7000 159 115 93 147

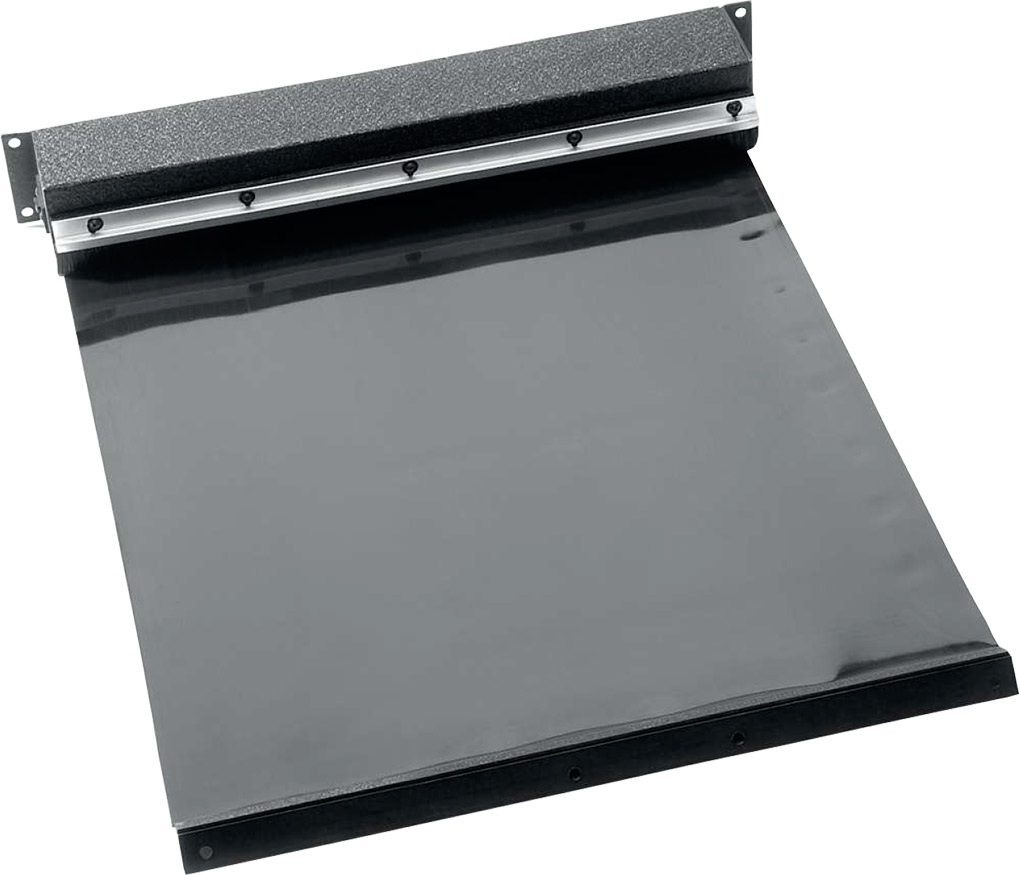

Enrouleurs avec boîte

Enrouleurs sans boîte

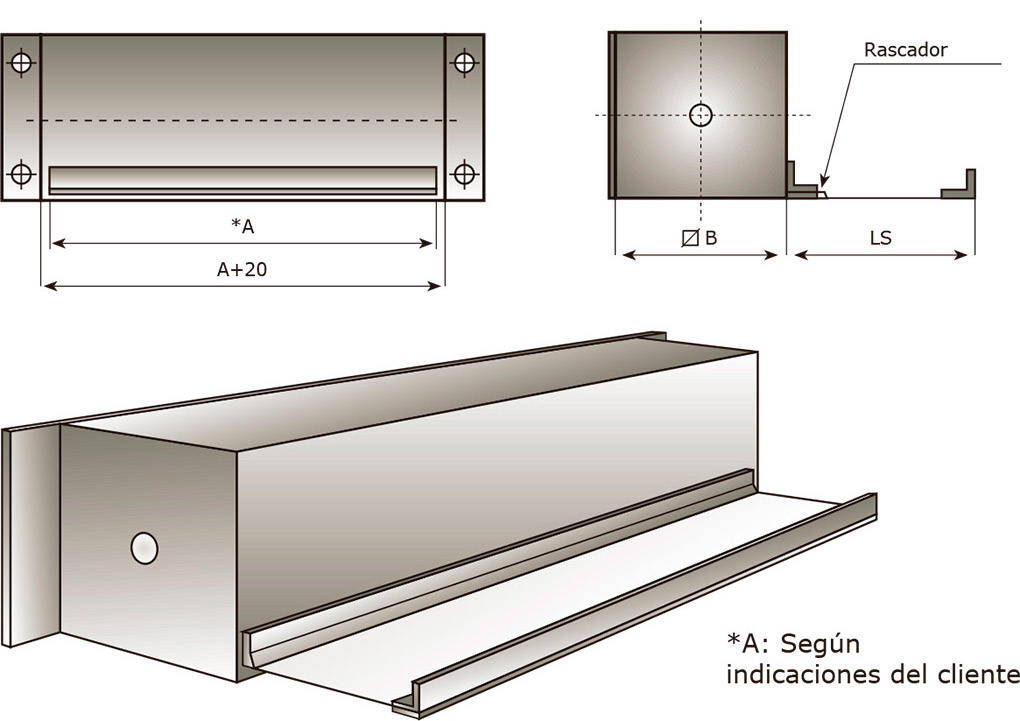

Dimensions externes (mm) des enrouleurs avec boîte

dimension externe de la boîte B
course LS bande en acier
e = 0,25		 bande textile ou bande en fibre de verre et Viton
e = 0,5		 bande textile
e = 1,2
300 50 x 50 80 x 80 85 x 85
500 50 x 50 80 x 80 90 x 90
1000 60 x 60 85 x 85 100 x 100
1500 70 x 70 90 x 90 110 x 110
2000 75 x 75 95 x 95 110 x 110
2500 80 x 80 105 x 105 120 x 120
3000 90 x 90 105 x 105 130 x 130
4000 130 x 130 120 x 120 145 x 145
5000 140 x 140 140 x 140 155 x 155
6000 150 x 150 150 x 150 170 x 170
7000 160 x 160 150 x 150 180 x 180



types de bandes

Enrouleurs sans boîte

  • Bande en acier inoxydable:
    Épaisseur 0,25 mm, largeur max. recommandée 500 mm, résistante à 500ºC constante.
  • Bande textile en nylon + PVC:
    Épaisseurs 0,5 - 0,8 - 1 et 1,9 mm, pour protection contre poussière, résistante à 70ºC.
  • Bande en fibre de verre et Viton:
    Épaisseur 0,5 mm., résistante à 280ºC constante.
    (Viton noir sur une face, polyuréthane gris sur l'autre)



positions de fixation

Enrouleurs sans boîte



positions de montage

positions de montage

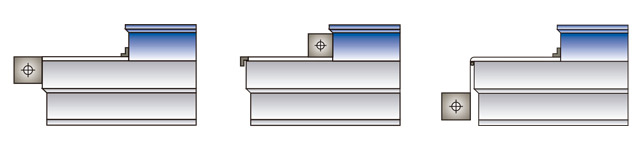

Montage horizontal

positions de montage

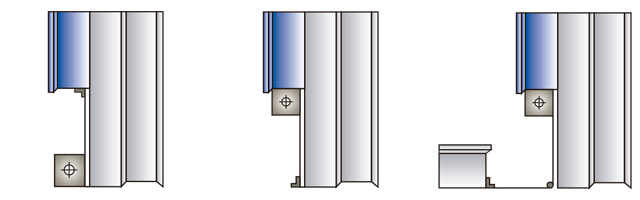

Montage vertical

positions de montage

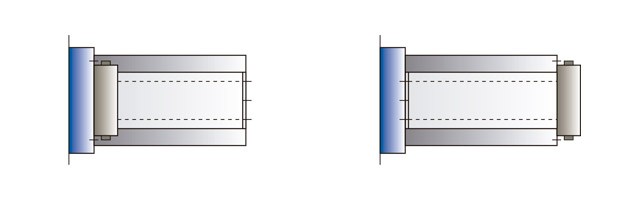

Montage transversal
