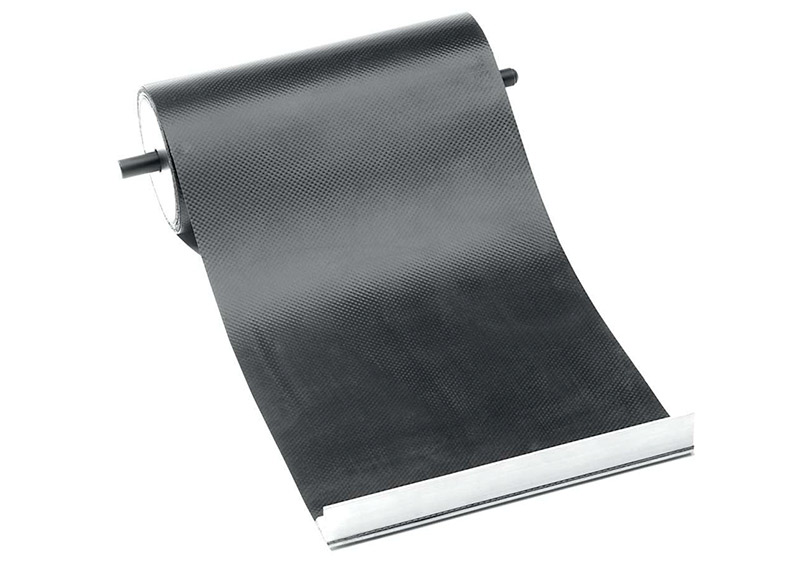

Enroladores sem caixa

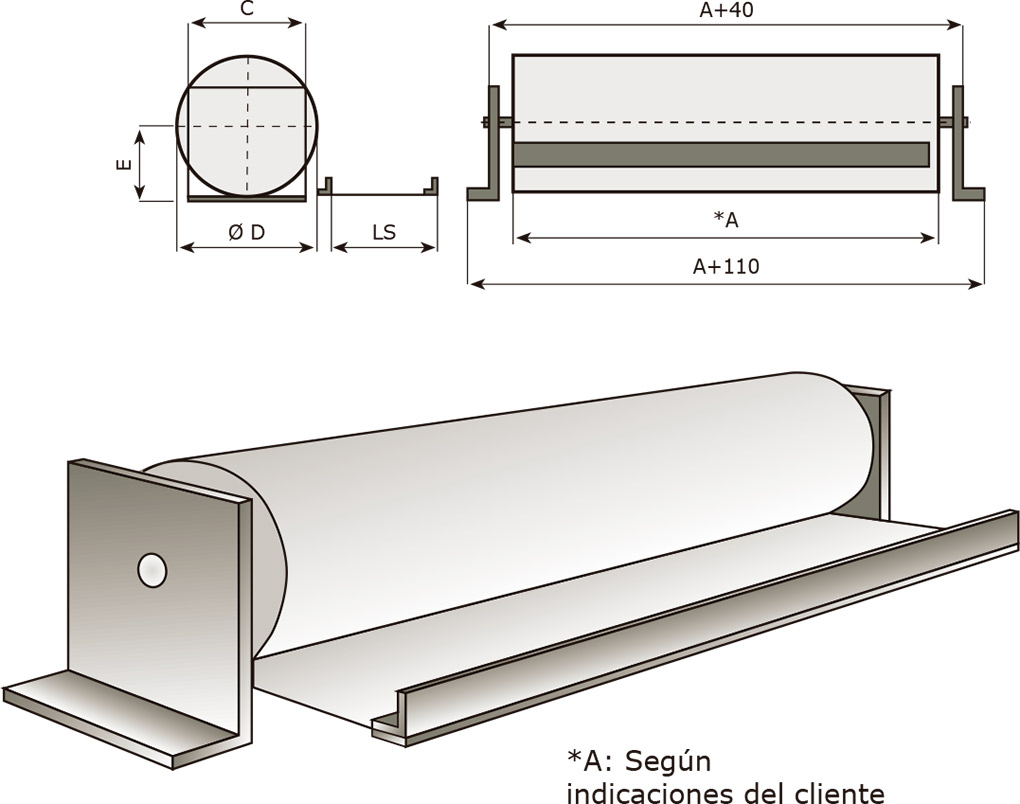

Croquis enrolladores sin cajaConstruídos a partir de um mecanismo interno de molas e rolamentos, e utilizando uma banda para cada tipo de requisito.

São empregados para a protecção de guías, esgotos, ou como elementos de segurança das máquinas, mesas elevadoras, etc…







Enrolladores sin cajaAs características destes enroladores são:

  • Menos ocupação de espaço, maior percurso útil.
  • Facilidades na montagem
  • Funcionamento silencioso.
  • Altas velocidades.



Dimensões externas dos enroladores sem caixa

diâmetro exterior D
Percurso LS banda têxtil
e = 1,2 (preto)		 banda têxtil
e = 0,4 (negro)
banda de vidro
aluminizado
e = 0,5 (negro)		 banda de aço
e = 0,25		 banda têxtil + aço
e = 1
300 68 64 65 66
500 71 65 66 69
1000 77 71 67 76
1500 82 75 69 80
2000 92 79 72 87
2500 102 85 75 95
3000 107 88 77 100
4000 122 96 82 114
5000 134 103 86 125
6000 147 109 189 136
7000 159 115 93 147

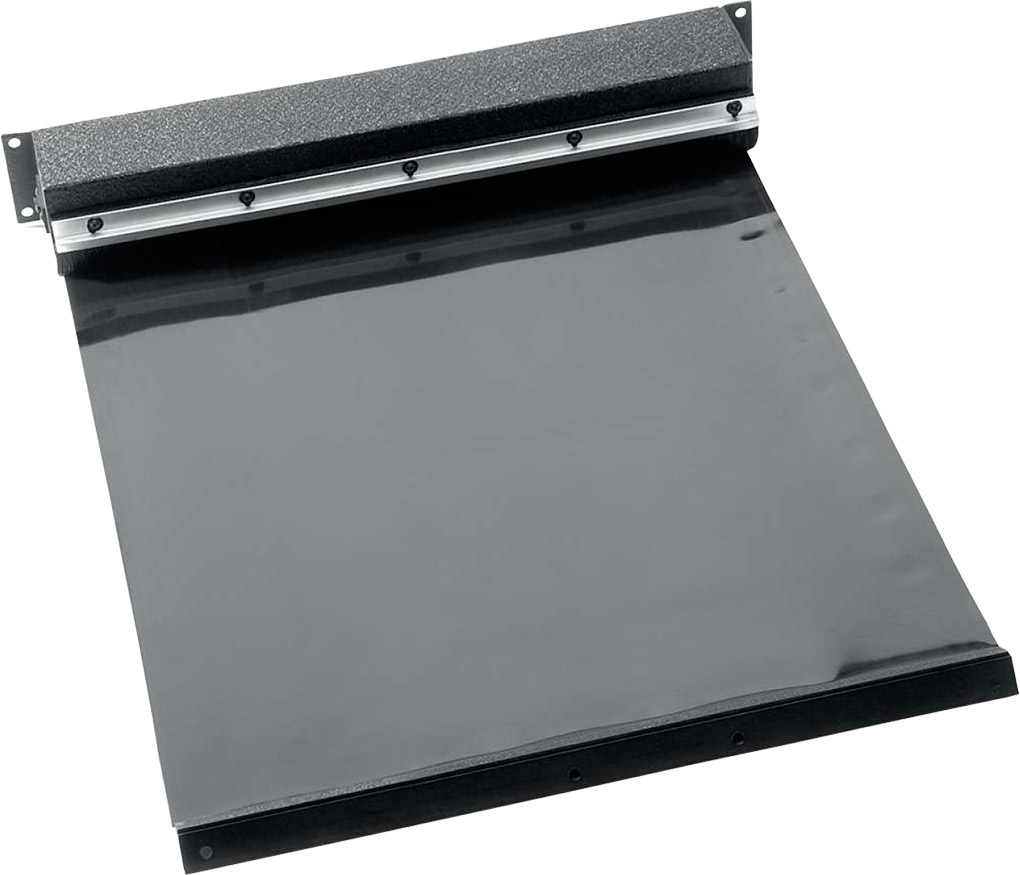

Enroladores com caixa

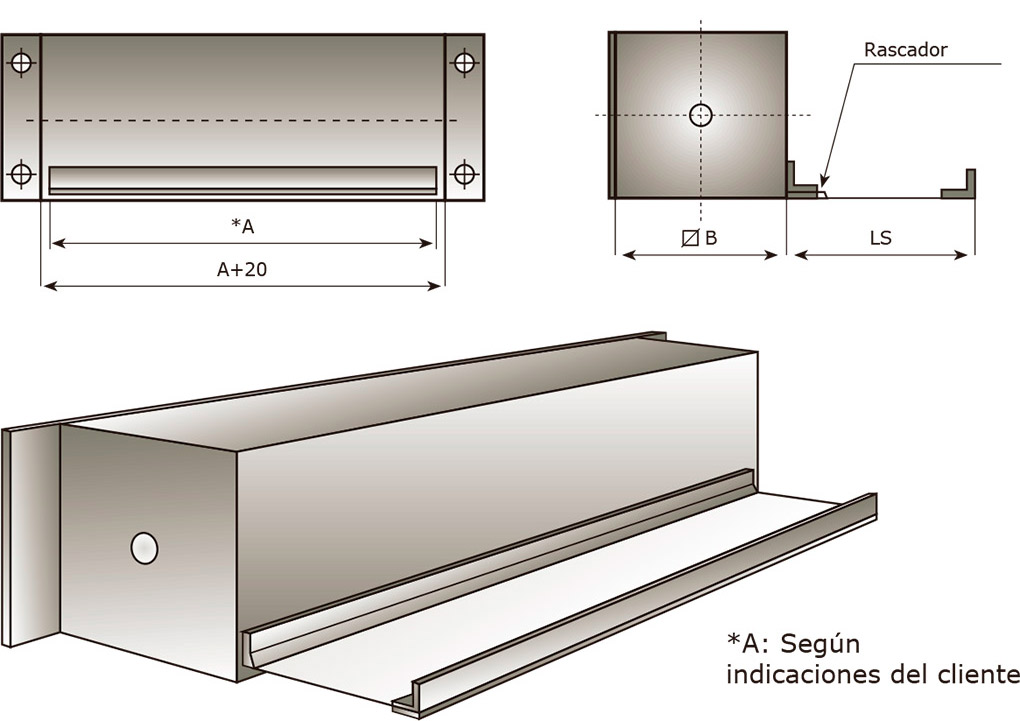

Croquis enrolladores con caja

Dimensões externas dos enroladores com caixa

Medida externa da caixa B
Percurso LS Banda de aço
e = 0,25		 Banda têxtil ou banda de vidro com viton
e = 0,5		 Banda têxtil
e = 1,2
300 50 x 50 80 x 80 85 x 85
500 50 x 50 80 x 80 90 x 90
1000 60 x 60 85 x 85 100 x 100
1500 70 x 70 90 x 90 110 x 110
2000 75 x 75 95 x 95 110 x 110
2500 80 x 80 105 x 105 120 x 120
3000 90 x 90 105 x 105 130 x 130
4000 130 x 130 120 x 120 145 x 145
5000 140 x 140 140 x 140 155 x 155
6000 150 x 150 150 x 150 170 x 170
7000 160 x 160 150 x 150 180 x 180



Tipos de bandas

Enrolladores con caja

  • Banda de aço inoxidável:
    Com grossuras de 0,25 mm, largura máxima recomendável 500 mm, resistente a 500ºC constante.
  • Banda têxtil de nylon + PVC:
    Com grossuras de 0,5 - 0,8 - 1 e 1,9 mm para protecção contra o pó, resistente a 70ºC.
  • Banda de fibra de vidro com viton:
    Com grossuras de 0,5 mm resistente a 280ºC constante.
    (Viton cor preta, numa face; Poliuretano cor cinzenta na outra face)

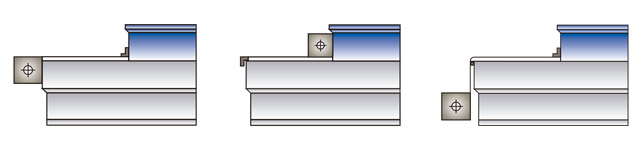

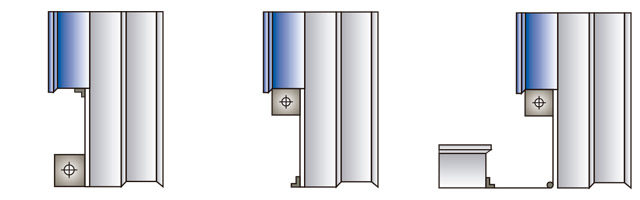

Posições de fixação

Posiciones de fijación

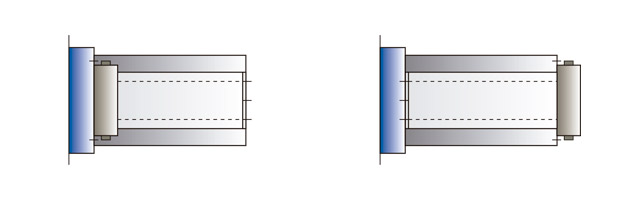

Posições de montagem

Posición de montaje horizontal
Horizontal.

Posición de montaje vertical
Vertical.

Posición de montaje transversal
Transversal.
