Soufflets droits


Caractéristiques des soufflets

Soufflets droits

  • Soufflets adaptés à toutes les formes de glissières.
  • Protections totalement imperméables aux liquides (lubrifiants, huiles, etc.).
  • Protection indéformable.
  • Atteignent des vitesses de jusqu'à 200 m / min.
  • Exécution : verticale, horizontale et transversale.

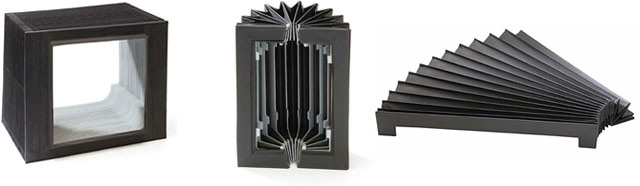

  • Formes : carrés, rectangulaires, octogonaux, etc... et autres, en fonction des besoins du client.

Soufflets droits

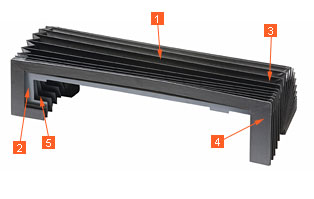

  1. Toile de protection plissée en nylon avec revêtement en PVC sur les deux faces.
  2. Cadres intermédiaires élastiques en PVC.
  3. Fixation des plis aux cadres intermédiaires en PVC par soudure à haute fréquence.
  4. Cadres métalliques fixés à la machine.
  5. Patins de glissement intermédiaire.

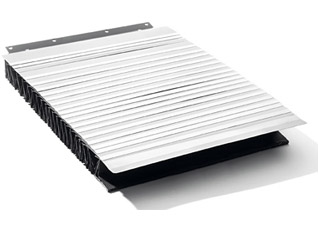

Soufflets à feuilles inoxydables

Pour copeaux chauds. Applicable également aux agents liquides acides, huiles, etc...

Soufflets droits

Systèmes d'ouverture des soufflets

Les éléments de protection lourds et d'orientation verticale d'ALTEYCO sont munis des systèmes d'ouverture suivants:

SYSTÈME 1

Dispositif d'étirement en guise d'ouverture à l'aide d'éléments - agrafes -, situés dans le cadre de support, dans les plis requis en fonction de la taille du soufflet.

SYSTÈME 2

Dispositif d'étirement sous forme de ciseaux, idéal pour les éléments sans cadres intermédiaires de guidage.

Formes de fixation finale à la machine

  • Pour les cadres métalliques en acier, les formes et les orifices de fixation doivent être spécifiés par le client.
  • Pour la fixation auto-agrippante (Velcro), une partie de celle-ci est soudée au châssis du soufflet et l'autre partie est fixée au châssis de la machine.
types de soufflet types de soufflet types de soufflet types de soufflet types de soufflet
CADRES DE FIXATION
À LA MACHINE
PLI ENTIER DEMI-PLI CADRE PLUS GRAND
QUE LE PLI
FIXATION VELCRO



Textiles pour soufflets

FT: Soufflets thermo-soudés
FC: Soufflets cousus



Température ºC



Réf.
matériaux
Type de textile et revêtement
Épaisseur
(mm)
Ponctuel
En continu
Conditions de travail
FT
FC



Min
Max



TPP-23 POLYESTER+ PVC 0,23
110
-25
70
CACHE-POUSSIÈRE,
MILIEUX ACIDES
Pour Soufflets Thermo-soudés
Pour Soufflets Cousus
TPP-35 POLYESTER+ PVC 0,35
110
-25
70
CACHE-POUSSIÈRE,
MILIEUX ACIDES
Pour Soufflets Thermo-soudés
Pour Soufflets Cousus
TPP-60 POLYESTER+ PVC 0,6
110
-25
70
CACHE-POUSSIÈRE,
MILIEUX ACIDES

Pour Soufflets Cousus
TPP-100 POLYESTER+ PVC 1
110
-25
70
CACHE-POUSSIÈRE,
MILIEUX ACIDES

Pour Soufflets Cousus
TPPU-23 POLYESTER+ POLYURÉTHANE 0,23
220
-25
150
RÉSISTANT AUX HUILES
EN ÉMULSION ET GRAISSES
Pour Soufflets Thermo-soudés
Pour Soufflets Cousus
TPPU-35 POLYESTER+ POLYURÉTHANE 0,35
220
-25
150
RÉSISTANT AUX HUILES
EN ÉMULSION ET GRAISSES
Pour Soufflets Thermo-soudés
Pour Soufflets Cousus
TPPU-60 POLYESTER+ POLYURÉTHANE 0,60
220
-25
150
RÉSISTANT AUX HUILES
EN ÉMULSION ET GRAISSES

Pour Soufflets Cousus
TPHY-50 POLYESTER+ HYPALON 0,50
250
-15
140
RÉSISTANT À L'HUILE
MINÉRALE, GRAISSES

Pour Soufflets Cousus
TPHY-100 POLYESTER+ HYPALON 1
250
-15
140
RÉSISTANT À L'HUILE
MINÉRALE, GRAISSES

Pour Soufflets Cousus
TNPU-35 NOMEX + POLYURÉTHANE 0,35
400
-30
200
COPEAUX CHAUDS,
FAISCEAU LASER, HUILES
Pour Soufflets Thermo-soudés
Pour Soufflets Cousus
TARPU-35 ARAMIDE + POLYURÉTHANE 0,35
400
-20
200
COPEAUX CHAUDS,
HUILES, GRAISSES
Pour Soufflets Thermo-soudés
Pour Soufflets Cousus
TFVS-35 FIBRE DE VERRE +
SILICONE+ PVC
0,35
400
-40
250
POUR HAUTES TEMPÉRATURES, CYLINDRES, PLAFONDS...
Pour Soufflets Thermo-soudés
Pour Soufflets Cousus
TFCAL-35 FIBRA DE CARBONO + ALUMINIUM 0,35
500
-40
280
POUR HAUTES TEMPÉRATURES

Pour Soufflets Cousus
TFVV-35 FIBRE DE VERRE + VITON + POLYURÉTHANE 0,35
600
-40
280
POUR HAUTES TEMPÉRATURES
Pour Soufflets Thermo-soudés
Pour Soufflets Cousus


Diverses formes constructives

types de soufflet types de soufflet types de soufflet types de soufflet types de soufflet types de soufflet
MONTAGE HORIZONTAL MONTAGE HORIZONTAL MONTAGE HORIZONTAL
OU VERTICAL
MONTAGE HORIZONTAL
OU VERTICAL
MONTAGE TRANSVERSAL MONTAGE TRANSVERSAL
