Foles circulares

Fuelles circulares

Características

Construídos a base de tecido de poliamida rígido com camadas de PVC em ambos lados. Material com a cor preta opaca e com grossuras de 0,4, 0,6 e 0,8 mm para temperaturas máximas de 70º.

Estas protecções são usadas para proteger os esgotos, eixos, colunas e para a protecção da fibra óptica nas máquinas laser.

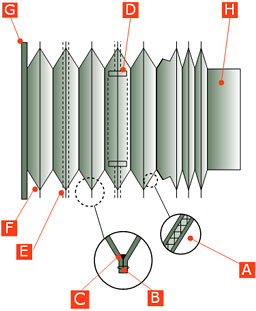

Partes do fole circular

Fuelles circulares

  • Tecido de nylon com camadas de PVC
  • Costura
  • Revestimemto de silicone
  • Patins de PVC
  • Anel de açó, quando os foles têm grandes dimensões
  • Orifício de saída do ar
  • Suporte de fixação na máquina
  • Junta de fixação na máquina

Sistemas de abertura

No que respeita aos elementos protectores muito pesados e com uma orientação vertical, TECNIFUELLE introduze os seguintes sistemas de abertura:

Fuelles circularesSISTEMA 1
Dispositivo de esticamento a modo de abertura por meio de uns elementos, grampos, situados no bastidor de suporte, nessas pregas em que seja conveniente em função do tamanho do fole.

SISTEMA 2
Dispositivo de esticamento com um feitio de tesouras, idóneo para os elementos que não são guiados mediante as molduras intermedias.

Formas de fixação final à máquina

Fuelles circularesCroquis fixação das molduras exteriores.

  • (Num extremo plano e no outro com junta)
  • (Em ambos extremos planos)
  • (Em ambos extremos com junta)



Tejidos de los fuelles circulares

Fuelles circulares

FT: Fuelles termosoldados
FC: Fuelles cosidos

Utilizables

      Temperatura ºC
Ref.
material
Tipo de tejido y revestimiento Espesor
(mm)
Puntual En continuo Condiciones de trabajo FT FC
        Min Max
TPP-23 POLIESTER + PVC 0,23 110 -25 70 GUARDAPOLVO,
MEDIOS ACIDOS
Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
TPP-35 POLIESTER + PVC 0,35 110 -25 70 GUARDAPOLVO,
MEDIOS ACIDOS
Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
TPP-60 POLIESTER + PVC 0,6 110 -25 70 GUARDAPOLVO,
MEDIOS ACIDOS
  Utilizables en Fuelles cosidos
TPP-100 POLIESTER + PVC 1 110 -25 70 GUARDAPOLVO,
MEDIOS ACIDOS
  Utilizables en Fuelles cosidos
TPPU-23 POLIESTER + POLIURETANO 0,23 220 -25 150 RESISTENTES A ACEITES
EN EMULSION Y GRASA
Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
TPPU-35 POLIESTER + POLIURETANO 0,35 220 -25 150 RESISTENTES A ACEITES
EN EMULSION Y GRASA
Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
TPPU-60 POLIESTER + POLIURETANO 0,60 220 -25 150 RESISTENTES A ACEITES
EN EMULSION Y GRASA
  Utilizables en Fuelles cosidos
TPHY-50 POLIESTER + HYPALON 0,50 250 -15 140 RESISTENTES AL ACEITE
MINERAL, GRASAS
  Utilizables en Fuelles cosidos
TPHY-100 POLIESTER + HYPALON 1 250 -15 140 RESISTENTES AL ACEITE
MINERAL, GRASAS
  Utilizables en Fuelles cosidos
TNPU-35 NOMEX + POLIURETANO 0,35 400 -30 200 VIRUTAS CALIENTES,
HAZ LASER, ACEITES
Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
TARPU-35 ARAMIDE + POLIURETANO 0,35 400 -20 200 VIRUTAS CALIENTES,
ACEITES, GRASAS
Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
TFVS-35 FIBRA DE VIDRIO +
SILICONADO + PVC
0,35 400 -40 250 PARA ALTAS TEMPERATURAS, CILINDROS, TECHOS... Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
TFCAL-35 FIBRA DE CARBONO + ALUMINIO 0,35 500 -40 280 PARA ALTAS TEMPERATURAS   Utilizables en Fuelles cosidos
TFVV-35 FIBRA DE VIDRIO + VITON + POLIURETANO 0,35 600 -40 280 PARA ALTAS TEMPERATURAS Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
