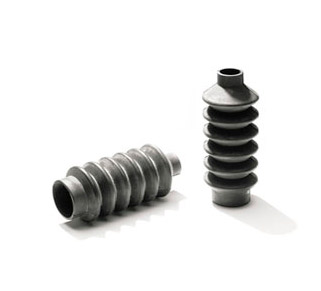

Ründbälge

Fuelles circulares

Eigenschaften

Hergestellt aus starrem Nylongewebe, beidseitig PVC-beschichtet.

Zum Schutz von Spindeln, Achsen, Säulen, sowie von Glasfaser auf Laser-Maschinen.

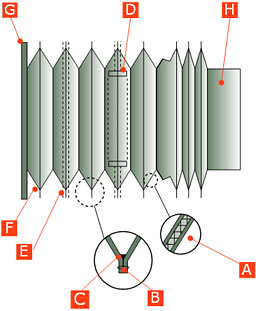

Teile der Faltenbälge

Fuelles circulares

  • Nylongewebe mit PVC-Beschichtung
  • Naht
  • SiliconBeschichtung
  • PVC- Kufen
  • Stahlring bei großen Faltenbälgen
  • Luftaustrittsöffnungen
  • Befestigungsrahmen an der Maschine
  • Befestigungsmanschette and der Maschine

Öffnungssysteme

Für schwere und senkrechte Schutzelemente hat TECNIFUELLE Öffnungssysteme entwickelt.

Fuelles circularesSYSTEM 1
Streckvorrichtung zur Öffnung durch Klammern, die am Stützrahmen befestigt sind, für Falten, bei denen dies ihrer Größe wegen zweckmäßig ist.

SYSTEM 2
Streckvorrichtung in der Form einer Schere. Dieses System wird zweckmäßigerweise bei Elementen eingesetzt, die nicht über Zwischenrahmen geführt werden.

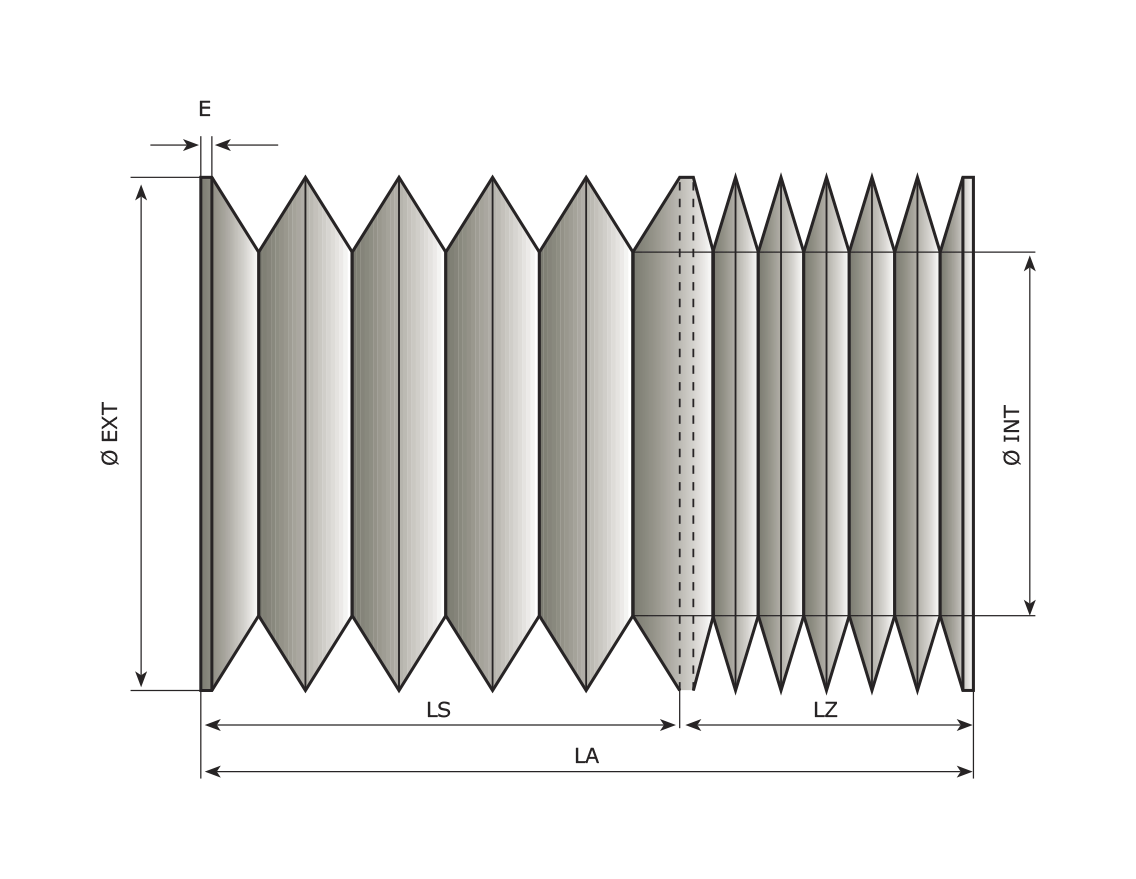

Skizze zur Befestigung der Rahmen an den Enden

Fuelles circularesCroquis de fijación de los marcos exteriores.

  • (An einem Ende flach, am anderen mit Manschette)
  • (An beiden Enden flach)
  • (An beiden Enden mit Manschette)



Stoffe

Fuelles circulares

FT:Thermogeschweißte Faltenbälge
FC:Genähte Faltenbälge

BENUTZTBARE

      Temperatur ºC
Material
Referenz
Stoff- und Verkleidungsart Dichte
(mm)
Pünktlich Kontinuierliches Arbeitsbedingungen FT FC
        Min Max
TPP-23 POLYESTER + PVC 0,23 110 -25 70 STAUBBEHÄLTER,
SÄUREMITTEL
Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
TPP-35 POLYESTER + PVC 0,35 110 -25 70 STAUBBEHÄLTER,
SÄUREMITTEL
Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
TPP-60 POLYESTER + PVC 0,6 110 -25 70 STAUBBEHÄLTER,
SÄUREMITTEL
  Utilizables en Fuelles cosidos
TPP-100 POLYESTER + PVC 1 110 -25 70 STAUBBEHÄLTER,
SÄUREMITTEL
  Utilizables en Fuelles cosidos
TPPU-23 POLYESTER + POLYURETHAN 0,23 220 -25 150 WIDERSTANDSFÄHIG GEGEN ÖL
IN EMULSION UND FETT
Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
TPPU-35 POLYESTER + POLYURETHAN 0,35 220 -25 150 WIDERSTANDSFÄHIG GEGEN ÖL
IN EMULSION UND FETT
Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
TPPU-60 POLYESTER + POLYURETHAN 0,60 220 -25 150 WIDERSTANDSFÄHIG GEGEN ÖL
IN EMULSION UND FETT
  Utilizables en Fuelles cosidos
TPHY-50 POLYESTER + HYPALON 0,50 250 -15 140 WIDERSTANDSFÄHIG GEGEN
MINERALISCHES ÖL, FETT
  Utilizables en Fuelles cosidos
TPHY-100 POLYESTER + HYPALON 1 250 -15 140 WIDERSTANDSFÄHIG GEGEN
MINERALISCHES ÖL, FETT
  Utilizables en Fuelles cosidos
TNPU-35 NOMEX + POLYURETHAN 0,35 400 -30 200 HEISSE SPÄNE,
LASERSTRAHLUNG, ÖL
Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
TARPU-35 ARAMIDE + POLYURETHAN 0,35 400 -20 200 HEISSE SPÄNE, ÖL, FETT Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
TFVS-35 GLASFIBER +
SYLIKONIERT + PVC
0,35 400 -40 250 FÜR HOHE EMPERATUREN,ZYLINDER, DECKEN Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
TFCAL-35 KOHLENSTOFF FIBER + ALUMINIUM 0,35 500 -40 280 FÜR HOHE TEMPERATUREN   Utilizables en Fuelles cosidos
TFVV-35 GLASFIBER + VITON + POLYURETHAN 0,35 600 -40 280 FÜR HOHE TEMPERATUREN Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
