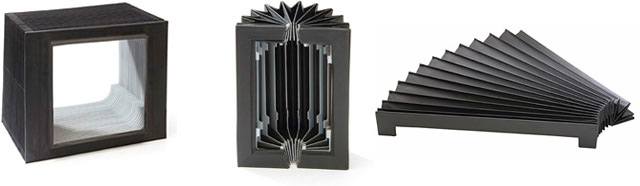

Fuelles rectos

Características de los fuelles

• Fuelles adaptados a cualquier forma de guía.
• Protecciones totalmente impermeables a los líquidos (taladrinas, aceites, etc.).
• Protección indeformable.
• Pueden alcanzar velocidades de hasta 200 m/minuto.
• Ejecución: vertical, horizontal y transversal.
• Formas: cuadradas, rectangulares, octogonales, etc… y otras en función de las necesidades del cliente.

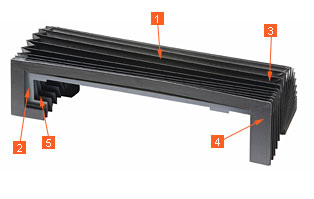

1. Tela protectora plisada de nylon con revestimiento de PVC por ambas caras.
2. Marcos intermedios elásticos de PVC.
3. Unión de los pliegues a los marcos intermedios de PVC, mediante soldadura de alta frecuencia.
4. Marcos metálicos de fijación a la máquina.
5. Patines de deslizamiento intermedio.

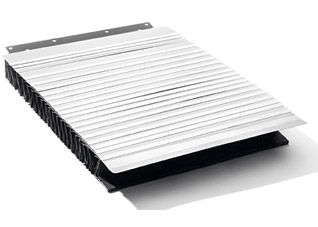

Fuelles con láminas inoxidables

Se emplean en aquellos casos cuando la viruta es caliente. También se puede aplicar este sistema cuando los agentes líquidos son ácidos, aceites, etc…

Sistemas de apertura de los fuelles

Por lo que se refiere a los elementos protectores de gran peso y de orientación vertical, Alteyco introduce unos sistemas de apertura:

SISTEMA 1

Dispositivo de estiramiento a manera de apertura por unos elementos - grapas-, situadas en el bastidor de soporte, en aquellos pliegues donde resulte conveniente en función del tamaño del fuelle.

SISTEMA 2

Dispositivo de estiramiento en forma de tijeras, idóneo para aquellos elementos que no van guiados mediante los marcos intermedios.

Formas de sujeción final a la máquina

• En el sistema de marcos metálicos de acero, tanto las formas como los orificios de amarre, deberán ser especificados por el cliente.
• En la fijación mediante velcro, una parte del mismo va unida al marco final del fuelle, y la otra parte, unida al bastidor de la máquina.

MARCOS FINALES DE SUJECIÓN A LA MÁQUINA	PLIEGUE ENTERO	MEDIO PLIEGUE	MARCO MAYOR QUE EL PLIEGUE	FIJACIÓN MEDIANTE VELCRO



Tejidos para los fuelles

FT: Fuelles termosoldados
FC: Fuelles cosidos

			Temperatura ºC
Ref. material	Tipo de tejido y revestimiento	Espesor (mm)	Puntual	En continuo		Condiciones de trabajo	FT	FC
				Min	Max
TPP-23	POLIESTER + PVC	0,23	110	-25	70	GUARDAPOLVO, MEDIOS ACIDOS
TPP-35	POLIESTER + PVC	0,35	110	-25	70	GUARDAPOLVO, MEDIOS ACIDOS
TPP-60	POLIESTER + PVC	0,6	110	-25	70	GUARDAPOLVO, MEDIOS ACIDOS
TPP-100	POLIESTER + PVC	1	110	-25	70	GUARDAPOLVO, MEDIOS ACIDOS
TPPU-23	POLIESTER + POLIURETANO	0,23	220	-25	150	RESISTENTES A ACEITES EN EMULSION Y GRASA
TPPU-35	POLIESTER + POLIURETANO	0,35	220	-25	150	RESISTENTES A ACEITES EN EMULSION Y GRASA
TPPU-60	POLIESTER + POLIURETANO	0,60	220	-25	150	RESISTENTES A ACEITES EN EMULSION Y GRASA
TPHY-50	POLIESTER + HYPALON	0,50	250	-15	140	RESISTENTES AL ACEITE MINERAL, GRASAS
TPHY-100	POLIESTER + HYPALON	1	250	-15	140	RESISTENTES AL ACEITE MINERAL, GRASAS
TNPU-35	NOMEX + POLIURETANO	0,35	400	-30	200	VIRUTAS CALIENTES, HAZ LASER, ACEITES
TARPU-35	ARAMIDE + POLIURETANO	0,35	400	-20	200	VIRUTAS CALIENTES, ACEITES, GRASAS
TFVS-35	FIBRA DE VIDRIO + SILICONADO + PVC	0,35	400	-40	250	PARA ALTAS TEMPERATURAS, CILINDROS, TECHOS...
TFCAL-35	FIBRA DE CARBONO + ALUMINIO	0,35	500	-40	280	PARA ALTAS TEMPERATURAS
TFVV-35	FIBRA DE VIDRIO + VITON + POLIURETANO	0,35	600	-40	280	PARA ALTAS TEMPERATURAS

Diversas formas constructivas

MONTAJE HORIZONTAL	MONTAJE HORIZONTAL	MONTAJE HORIZONTAL O VERTICAL	MONTAJE HORIZONTAL O VERTICAL	MONTAJE TRANSVERSAL	MONTAJE VERTICAL
