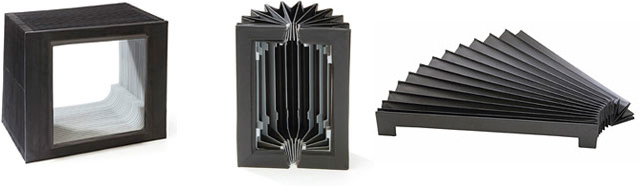

Soffietti retti

Le caratteristiche di questi soffietti sono le seguenti:

• Adattabilità a qualsiasi forma di guida.
• Protezioni completamente impermeabili ai fluidi (oli di taglio, oli in genere, ecc.).
• Protezione indeformabile.
• Possono raggiungere velocità sino a 200 m/minuto.
• Esecuzione: verticale, orizzontale e trasversale.
• Forme: quadrati, rettangolari, ottagonali, ecc. ed altre, in funzione delle necessità del cliente.

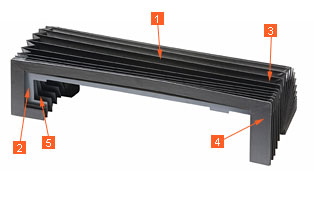

1. Tela di protezione plissé di nylon con rivestimento di PVC su entrambi i lati.
2. Cornici intermedie elastiche di PVC. Tali cornici forniscono un’apertura rigida a ogni piega della copertura, facendo sì che essa sia guidata con otale sicurezza sul piano di scorrimento.
3. Unione delle pieghe alle cornici intermedie di PVC mediante saldatura ad alta frequenza.
4. Cornici metalliche di fissaggio alla macchina.
5. Pattini di scorrimento intermedio.

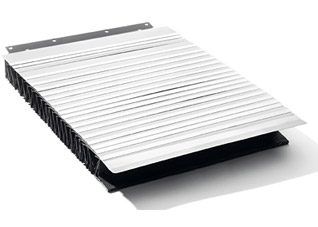

Con lamine inossidabili

Si utilizzano in quei casi in cui il truciolo è caldo, sia in posizione orizzontale, verticale o trasversale. Questo sistema può anche essere utilizzato quando gli agenti liquidi sono acidi, oli, ecc.. Si utilizzano nel settore della lavorazione del legno, per la copertura delle guide orizzontali, al fine di evitare che i trucioli di legno si introducano nelle pieghe del soffietto, evitando così l’aumento nella misura della protezione in piegatura. Sulle tavole orizzontali delle rettificatrici, dove vi è molto fluido e materiale di asportazione, sulle colonne inferiori delle fresatrici, ecc..

Sistemi di apertura

Per quanto riguarda gli elementi di protezione di grande peso e di orientamento verticale, TECNIFUELLE introduce due sistemi di apertura:

SISTEMA 1

Dispositivo di allungamento a modo di apertura mediante elementi, grappe, situate sulla struttura di supporto, su quelle pieghe in cui risulta conveniente in funzione delle dimensioni del soffietto.

SISTEMA 2

Dispositivo di allungamento a forma di forbici, idoneo per quegli elementi che non vanno guidati mediante le cornici intermedie.

Forme di fissaggio finale alla macchina

• Nel sistema di cornici metalliche in acciaio, sia le forme sia i fori di ancoraggio dovranno essere specificati dal cliente.
• Nel fissaggio mediante velcro, una parte dello stesso va unita alla cornice finale del soffietto e l’altra parte va unita alla struttura della macchina.

CORNICI FINALI DI FISSAGGIO ALLA MACCHINA	PIEGA INTERA	PIEGA MEZZA	CORNICE MAGGIORE DELLA PIEGA	FISSAGGIO MEDIANTE VELCRO



Tessuti

FT: Soffietti termosaldati
FC: Soffietti cuciti

			Temperatura ºC
Ref. materiale	Tipo di tessuto e rivestimento	Spesore (mm)	Puntuale	In continuo		Condizioni di laboro	FT	FC
				Min	Max
TPP-23	POLIESTERE + PVC	0,23	110	-25	70	CONTROCASSA, MEZZI ACIDI
TPP-35	POLIESTERE + PVC	0,35	110	-25	70	CONTROCASSA, MEZZI ACIDI
TPP-60	POLIESTERE + PVC	0,6	110	-25	70	CONTROCASSA, MEZZI ACIDI
TPP-100	POLIESTERE + PVC	1	110	-25	70	CONTROCASSA, MEZZI ACIDI
TPPU-23	POLIESTERE + POLIURETANO	0,23	220	-25	150	RESISTENTI AD OLIIN EMULSIONE E GRASSI
TPPU-35	POLIESTERE + POLIURETANO	0,35	220	-25	150	RESISTENTI AD OLIIN EMULSIONE E GRASSI
TPPU-60	POLIESTERE + POLIURETANO	0,60	220	-25	150	RESISTENTI AD OLIIN EMULSIONE E GRASSI
TPHY-50	POLIESTERE + HYPALON	0,50	250	-15	140	RESISTENTI ALL’OLIOMINERALE , GRASSI
TPHY-100	POLIESTERE + HYPALON	1	250	-15	140	RESISTENTI ALL’OLIOMINERALE , GRASSI
TNPU-35	NOMEX + POLIURETANO	0,35	400	-30	200	TRUCIOLI CALDI, FASCIO LASER, OLI
TARPU-35	ARAMIDE + POLIURETANO	0,35	400	-20	200	PER ALTE TEMPERATURECILINDR, OLI, GRASSI
TFVS-35	FIBRE DI VETRO + SILICONATO + PVC	0,35	400	-40	250	PER ALTE TEMPERATURE, CILINDRI, SOFFITTI...
TFCAL-35	FIBRA DI CARBON + ALLUMINIO	0,35	500	-40	280	PER ALTE TEMPERATURE
TFVV-35	FIBRE DI VETRO + VITON + POLIURETANO	0,35	600	-40	280	PER ALTE TEMPERATURE



Le varie forme costruttive.

MONTAGGIO ORIZZONTALE	MONTAGGIO ORIZZONTALE	MONTAGGIO ORIZZONTALE O VERTICALE	MONTAGGIO ORIZZONTALE O VERTICALE	MONTAGGIO TRASVERSALE	MONTAGGIO VERTICALE
