Gerade faltenbälge

Die Merkmale dieser Faltenbälge sind:

• Sie lassen sich jeder Führungsart anpassen.
• Vollkommen flüssigkeitsundurchlässige Schutzvorrichtungen (Schneidöl, Schmieröl usw.).
• Unverformbare Schutzvorrichtung.
• Geschwindigkeiten bis 200 m/min. sind möglich.
• Ausführungen: senkrecht, waagerecht und quer.
• Formen: viereckig, rechteckig, achteckig usw. Weitere Formen nach Bedarf des Kunden.

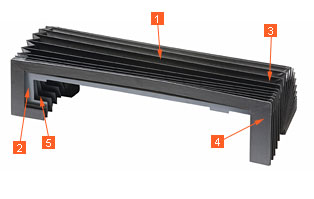

1. Plissiertes Schutzgewebe aus Nylon mit beidseitiger PVC Beschichtung.
2. Mit elastischen PVC-Zwischenrahmen, die eine starre Öffnung jeder Falte der Abdeckung ermöglichen, so dass die Abdeckung sicher über die Gleitebene geführt wird.
3. Anbindung der Falten an die PVC-Zwischenrahmen.
4. Metallrahmen zur Befestigung an der Maschine.
5. Zwischengleitkufen.

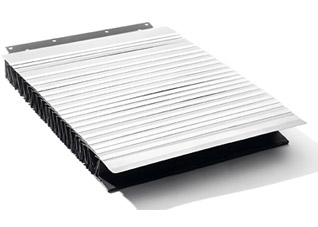

Mit rostfreier Fo

Faltenbälge dieser Art werden waagerecht, senkrecht und quer eingesetzt wenn die anfallenden Späne heiß sind. Auch bei säurehaltigen Flüssigkeiten, Ölen usw. ist dieses System geeignet. Es dient vor allem in der Holzindustrie zum Abdecken der waagerechten Führungen, damit keine Holzspäne in die Balgfalten gelangen. Dadurch entfallen weitere Schutzmaßnahmen für die Balgfalten. Besonders geeignet für waagerechte Schleifmaschinen mit hohem Flüssigkeits und Späneanfall, an den unteren Säulen von Fräsmaschinen usw.

Öffnungssysteme

Für schwere und senkrechte Schutzelemente hat TECNIFUELLE Öffnungssysteme entwickelt.

SYSTEM 1

Streckvorrichtung zur Öffnung durch Klammern, die am Stützrahmen befestigt sind, für Falten, bei denen dies ihrer Größe wegen zweckmäßig ist.

SYSTEM 2

Streckvorrichtung in der Form einer Schere. Dieses System wird zweckmäßigerweise bei Elementen eingesetzt, die nicht über Zwischenrahmen geführt werden.

Befestigungsarten an der Maschine

• Für das Stahlrahmensystem müsssen sowohl die Formen als auch die Befestigungslöcher vom Kunden angegeben werden.
• Bei der Befestigung durch Heftband wird ein Teil des Heftbandes mit dem Endrahmen des Faltenbalgs, der andere Teil mit dem Maschinenrahmen verbunden.

ENDRAHMEN ZUR BEFESTIGUNG AN DER MASCHINE	GANZE FALTE	HALBE FALTE	RAHMEN GRÖßER ALS DIE FALTE	HEFTBANDBEFESTIGUNG



Stoffe

FT: Thermogeschweißte Faltenbälge
FC: Genähte Faltenbälge

			Temperatur ºC
Material Referenz	Stoff- und Verkleidungsart	Dichte (mm)	Pünktlich	Kontinuierliches		Arbeitsbedingungen	FT	FC
				Min	Max
TPP-23	POLIESTER + PVC	0,23	110	-25	70	STAUBBEHÄLTER, SÄUREMITTEL
TPP-35	POLIESTER + PVC	0,35	110	-25	70	STAUBBEHÄLTER, SÄUREMITTEL
TPP-60	POLIESTER + PVC	0,6	110	-25	70	STAUBBEHÄLTER, SÄUREMITTEL
TPP-100	POLIESTER + PVC	1	110	-25	70	STAUBBEHÄLTER, SÄUREMITTEL
TPPU-23	POLIESTER + POLYURETHAN	0,23	220	-25	150	WIDERSTANDSFÄHIG GEGEN ÖL IN EMULSION UND FETT
TPPU-35	POLIESTER + POLYURETHAN	0,35	220	-25	150	WIDERSTANDSFÄHIG GEGEN ÖL IN EMULSION UND FETT
TPPU-60	POLIESTER + POLYURETHAN	0,60	220	-25	150	WIDERSTANDSFÄHIG GEGEN ÖL IN EMULSION UND FETT
TPHY-50	POLIESTER + HYPALON	0,50	250	-15	140	HEISSE SPÄNE, LASERSTRAHLUNG, ÖL
TPHY-100	POLIESTER + HYPALON	1	250	-15	140	HEISSE SPÄNE, LASERSTRAHLUNG, ÖL
TNPU-35	NOMEX + POLYURETHAN	0,35	400	-30	200	HEISSE SPÄNE, ÖL, FETT
TARPU-35	ARAMIDE + POLYURETHAN	0,35	400	-20	200	FÜR HOHE EMPERATUREN, ZYLINDER, DECKEN
TFVS-35	GLASFIBER + SYLIKONIERT + PVC	0,35	400	-40	250	FÜR HOHE EMPERATUREN,ZYLINDER, DECKEN
TFCAL-35	KOHLENSTOFF FIBER + ALUMINIUM	0,35	500	-40	280	FÜR HOHE TEMPERATUREN
TFVV-35	GLASFIBER + VITON + POLYURETHAN	0,35	600	-40	280	FÜR HOHE TEMPERATUREN

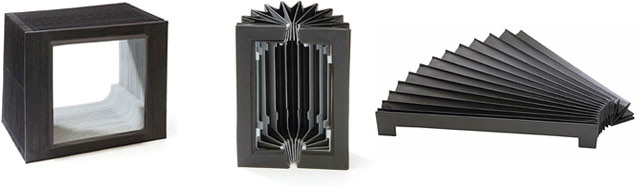

Verschiedene Bauformen.

WAAGERECHTE MONTAGE	WAAGERECHTE MONTAGE	WAAGERECHTE ODER SENKRECHTE MONTAGE	WAAGERECHTE ODER SENKRECHTE MONTAGE	QUERMONTAGE	SENKRECHTE MONTAGE
