Soffietti circolari

Fuelles circulares

Caratteristiche

Costruiti a base di tessuto di poliammide rigida con strati di PVC su entrambi i lati.

Queste protezioni si applicano per proteggere le viti, assi, colonne e per la protezione della fibra ottica sulle macchine laser.

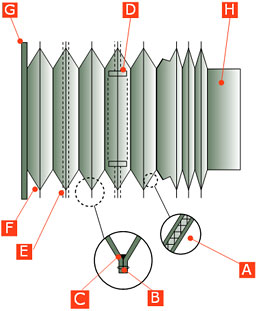

Parti del soffietto circolare

Fuelles circulares

  • Tessuto in nylon con strati di PVC
  • Cucitura
  • Rivestimento di silicone
  • Pattini in PVC
  • Anello d’acciaio, quando i soffietti sono di grandi dimensioni
  • Fori d’uscita aria
  • Supporto di fissaggio alla macchina
  • Collarino di fissaggio alla macchina

Sistemi di apertura

Per quanto riguarda gli elementi di protezione di grande peso e di orientamento verticale, TECNIFUELLE introduce due sistemi di apertura:

Fuelles circularesSISTEMA 1
Dispositivo di allungamento a modo di apertura mediante elementi, grappe, situate sulla struttura di supporto, su quelle pieghe in cui risulta conveniente in funzione delle dimensioni del soffietto.

SISTEMA 2
Dispositivo di allungamento a forma di forbici, idoneo per quegli elementi che non vanno guidati mediante le cornici intermedie.

Forme di fissaggio finale alla macchina

Fuelles circularesSchizzo del fissaggio delle cornici esterne.

  • (Ad un’estremità piatto e dall’altra con collarino)
  • (Su entrambe le estremità piatti)
  • (Su entrambe le estremità con collarino)



Tessuti

Fuelles circulares

FT: Soffietti termosaldati
FC: Soffietti cuciti

UTILIZZABILI

      Temperatura ºC
Ref.
materiale
Tipo di tessuto e rivestimento Spesore
(mm)
Puntuale In continuo Condizioni di laboro FT FC
        Min Max
TPP-23 POLIESTERE + PVC 0,23 110 -25 70 CONTROCASSA,
MEZZI ACIDI
Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
TPP-35 POLIESTERE + PVC 0,35 110 -25 70 CONTROCASSA,
MEZZI ACIDI
Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
TPP-60 POLIESTERE + PVC 0,6 110 -25 70 CONTROCASSA,
MEZZI ACIDI
  Utilizables en Fuelles cosidos
TPP-100 POLIESTERE + PVC 1 110 -25 70 CONTROCASSA,
MEZZI ACIDI
  Utilizables en Fuelles cosidos
TPPU-23 POLIESTERE + POLIURETANO 0,23 220 -25 150 RESISTENTI AD OLIIN
EMULSIONE E GRASSI
Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
TPPU-35 POLIESTERE + POLIURETANO 0,35 220 -25 150 RESISTENTI AD OLIIN
EMULSIONE E GRASSI
Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
TPPU-60 POLIESTERE + POLIURETANO 0,60 220 -25 150 RESISTENTI AD OLIIN
EMULSIONE E GRASSI
  Utilizables en Fuelles cosidos
TPHY-50 POLIESTERE + HYPALON 0,50 250 -15 140 RESISTENTI ALL’OLIOMINERALE, GRASSI   Utilizables en Fuelles cosidos
TPHY-100 POLIESTERE + HYPALON 1 250 -15 140 RESISTENTI ALL’OLIOMINERALE, GRASSI   Utilizables en Fuelles cosidos
TNPU-35 NOMEX + POLIURETANO 0,35 400 -30 200 TRUCIOLI CALDI,
FASCIO LASER, OLI
Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
TARPU-35 ARAMIDE + POLIURETANO 0,35 400 -20 200 TRUCIOLI CALDI,OLI, GRASSI Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
TFVS-35 FIBRE DI VETRO +
SILICONATO + PVC
0,35 400 -40 250 PER ALTE TEMPERATURECILINDRI, SOFFITTI... Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
TFCAL-35 FIBRA DI CARBONE + ALUMINIO 0,35 500 -40 280 PER ALTE TEMPERATURE   Utilizables en Fuelles cosidos
TFVV-35 FIBRE DI VETRO + VITON + POLIURETANO 0,35 600 -40 280 PER ALTE TEMPERATURE Utilizables en Fuelles termosoldados Utilizables en Fuelles cosidos
