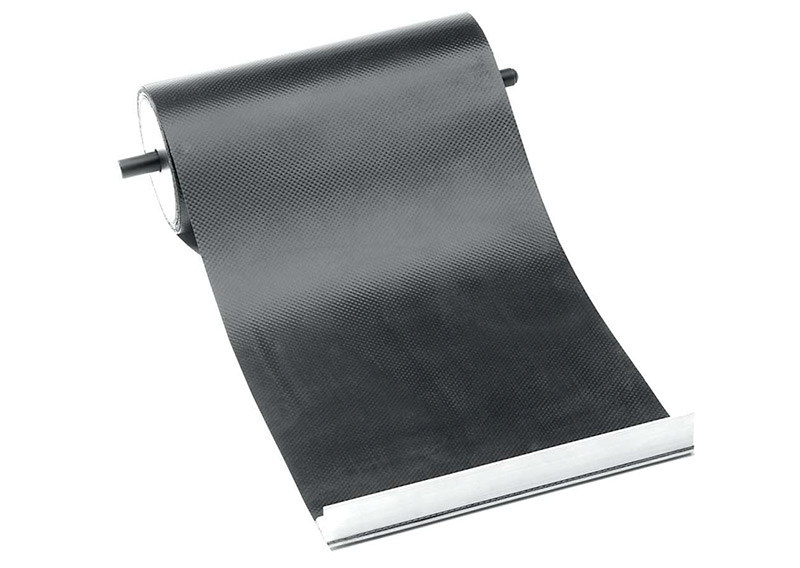

Avvolgitori senza scatola

Croquis enrolladores sin cajaCostruiti partendo da un meccanismo interno di molle e cuscinetti, e utilizzando un nastro per ogni tipo di esigenza.

Usati per la protezione di guide, mandrini, o come elementi di sicurezza delle macchine, piani elevatori, ecc...







Enrolladores sin cajaCaratteristiche:

  • Occupano meno spazio per un maggior percorso utile.
  • Facilità di montaggio.
  • Funzionamento silenzioso.
  • Alte velocità.

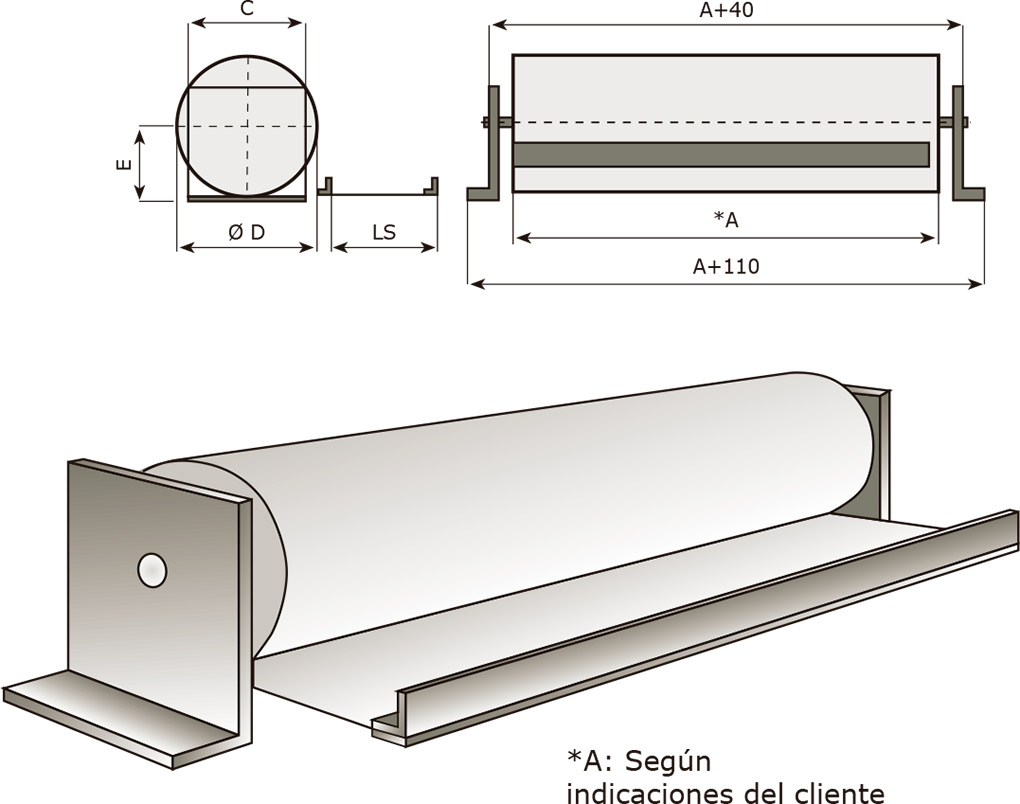

Dimensioni esterne (mm) degli avvolgitori senza scatola

diametro esterno Ø D
Corso LS Nastro tessuto
e = 1,2 (nero)		 Nastro tessuto
e = 0,4 (nero)
Nastro di vetro alluminizzato
e = 0,5 (nero)		 Nastro d'acciaio
e = 0,25		 Nastro tessuto +
acciaio
e = 1
300 68 64 65 66
500 71 65 66 69
1000 77 71 67 76
1500 82 75 69 80
2000 92 79 72 87
2500 102 85 75 95
3000 107 88 77 100
4000 122 96 82 114
5000 134 103 86 125
6000 147 109 189 136
7000 159 115 93 147



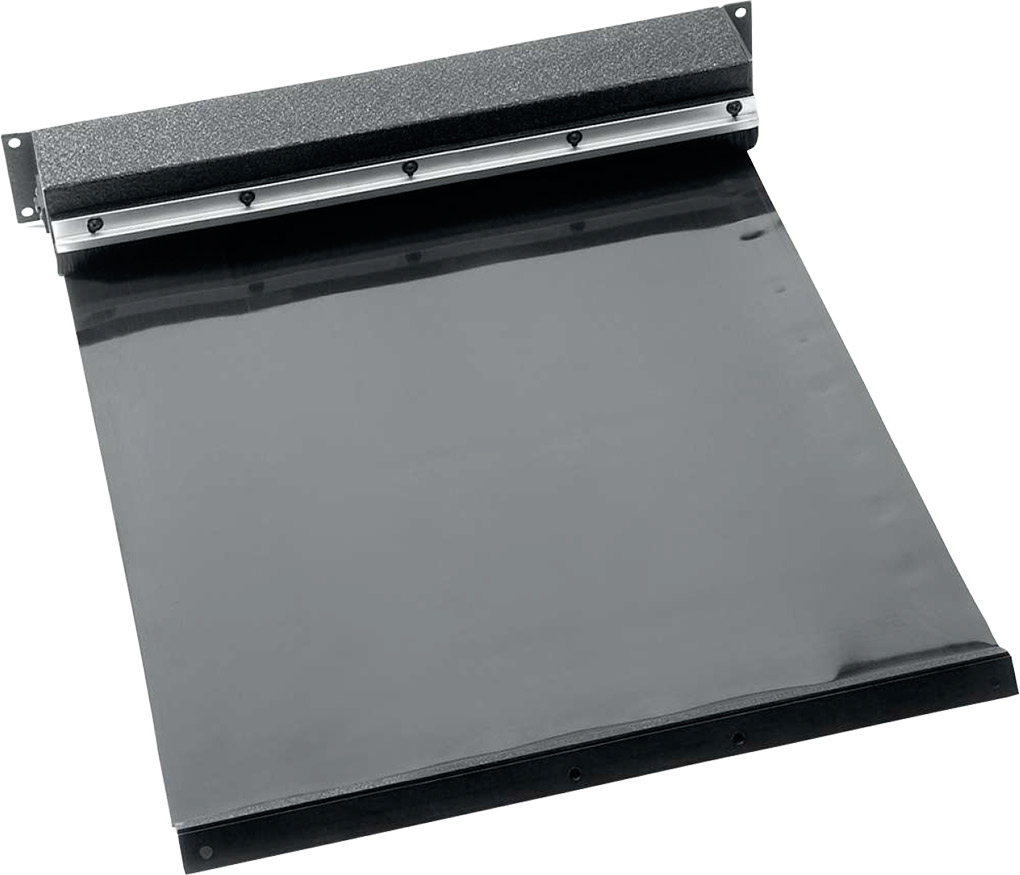

Avvolgitori con scatola

Croquis enrolladores con caja

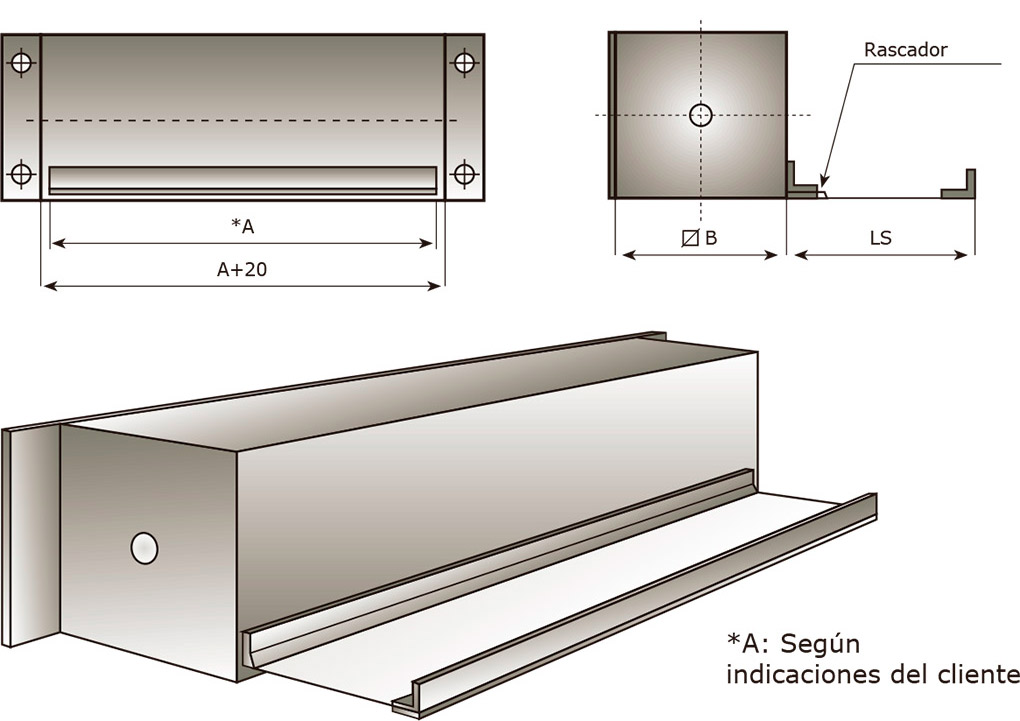

Dimensioni esterne degli avvolgitori con scatola

Misure esterne della scatola B
Corsa LS Striscia
di acciaio
e = 0,25		 striscia tessile
o striscia
di vetro
con viton
e = 0,5		 Striscia tessile
e = 1,2
300 50 x 50 80 x 80 85 x 85
500 50 x 50 80 x 80 90 x 90
1000 60 x 60 85 x 85 100 x 100
1500 70 x 70 90 x 90 110 x 110
2000 75 x 75 95 x 95 110 x 110
2500 80 x 80 105 x 105 120 x 120
3000 90 x 90 105 x 105 130 x 130
4000 130 x 130 120 x 120 145 x 145
5000 140 x 140 140 x 140 155 x 155
6000 150 x 150 150 x 150 170 x 170
7000 160 x 160 150 x 150 180 x 180



Tipi di nastro

Enrolladores con caja

  • Nastro in acciaio inossidabile:
    Spessore di 0,25 mm., larghezza massima consigliata di 500 mm resistente a 500ºC costante.
  • Nastro tessuto nylon + PVC:
    Spessore di 0,5 - 0,8 - 1 e 1,9 mm per protezione contro la polvere, resistente a 70ºC.
  • Nastro in fibra di vetro con VITON:
    Spessore di 0,5 mm. resistente a 280ºC costante.
    (Viton nero, su un lato; Poliuretano grigio sull'altro)

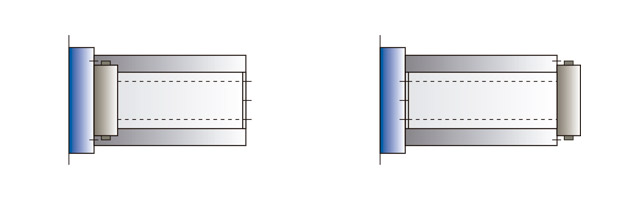

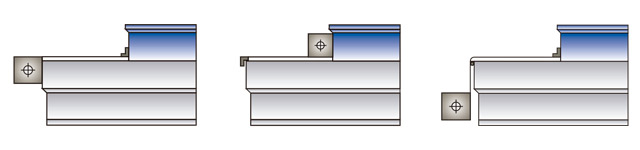

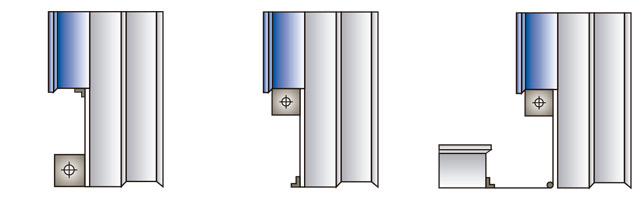

Posizioni di fissaggio

Posiciones de fijación



Posizioni di montaggio

Posición de montaje horizontal
Orizzontale.

Posición de montaje vertical
Verticale.

Posición de montaje transversal
Trasversale.
