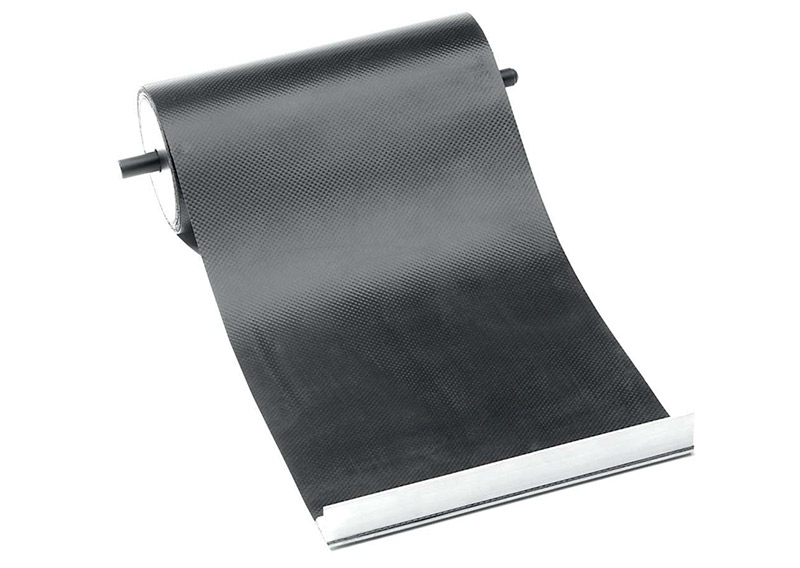

Aufrollvorrichtungen über Kasten

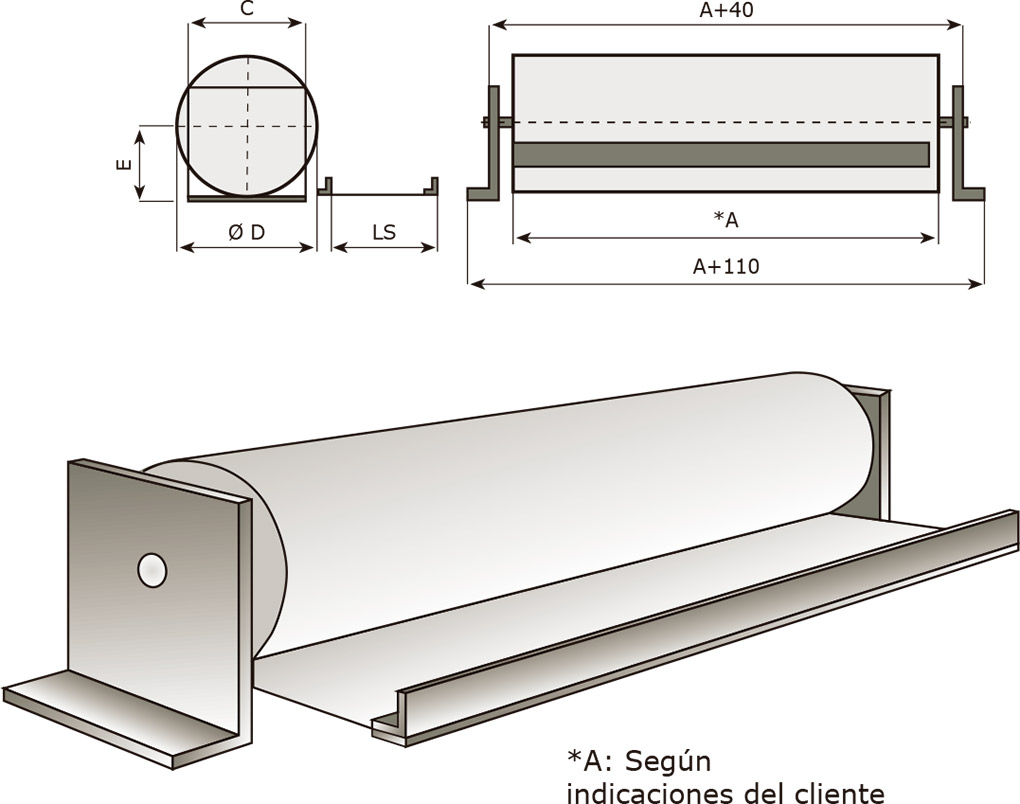

Croquis enrolladores sin cajaHergestellt mit einer inneren Anordnung aus Federn und Wälzlagern und unter Verwendung eines Bandes für jede Führungsschutzart.

Einsatz zum Schutz von Führungen,Spindeln oder als Sicherheitsvorrichtung für Maschinen, Tische, Hubtische usw.







Enrolladores sin cajaDie Aufrollvorrichtungen haben folgende Merkmale:

  • Geringerer Platzbedarf bei größerem Nutzweg
  • Einfache Montage
  • Geräuscharm
  • Hohe Geschwindigkeiten



Äußere Abmessungen der Aufrollvorrichtungen über kasten

aussendurchmesser Ø D
Maschinenweg LS Textilband
e = 1,2 (Schwarz))		 Textilband
e = 0,4 (Schwarz))
Glasfaserband
Spritzmetallisiert
e = 0,5 (Schwarz))		 Stahlband
e = 0,25		 Textil-Stahlband
e = 1
300 68 64 65 66
500 71 65 66 69
1000 77 71 67 76
1500 82 75 69 80
2000 92 79 72 87
2500 102 85 75 95
3000 107 88 77 100
4000 122 96 82 114
5000 134 103 86 125
6000 147 109 189 136
7000 159 115 93 147

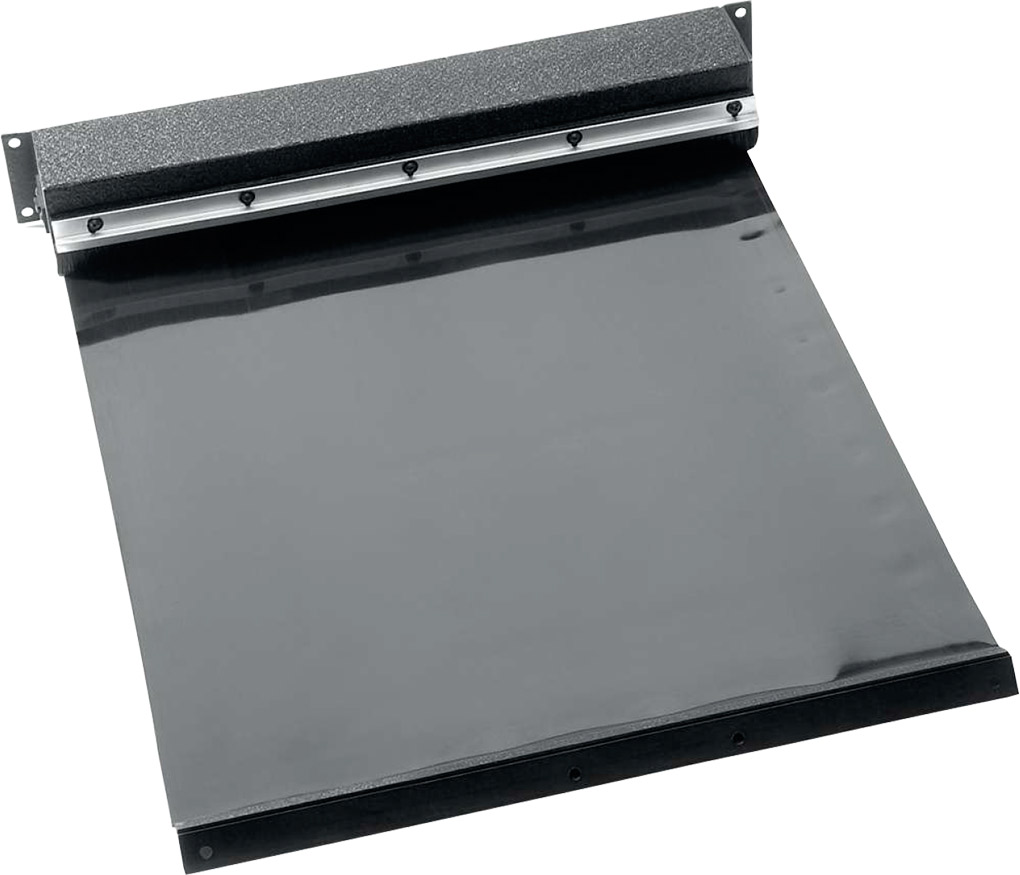

Aufrollvorrichtungen mit Kasten

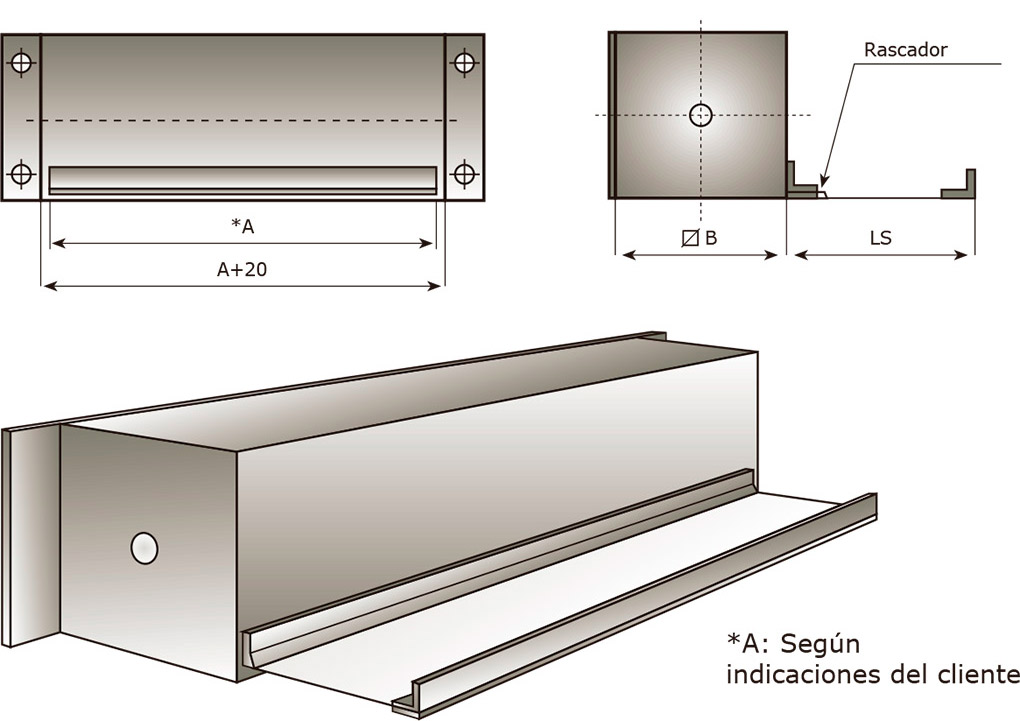

Croquis enrolladores con caja

Äußere Abmessungen der Aufrollvorrichtungen mit kasten

aussendurchmesser B
Maschinenweg LS Stahlband
e = 0,25
(Schwarz)		 Textilband oder Glasfaserband mit Viton
e = 0,5		 Textilband
e = 1,2
300 50 x 50 80 x 80 85 x 85
500 50 x 50 80 x 80 90 x 90
1000 60 x 60 85 x 85 100 x 100
1500 70 x 70 90 x 90 110 x 110
2000 75 x 75 95 x 95 110 x 110
2500 80 x 80 105 x 105 120 x 120
3000 90 x 90 105 x 105 130 x 130
4000 130 x 130 120 x 120 145 x 145
5000 140 x 140 140 x 140 155 x 155
6000 150 x 150 150 x 150 170 x 170
7000 160 x 160 150 x 150 180 x 180



Bandausführungen

Enrolladores con caja

  • Nirostaband:
    Stärke 0,25 mm gröBte empfohlene Breite 500 mm, beständig gegen Dauertemperaturen von 500ºC.
  • Nylontextilband + PVC:
    In Stärken von 0,5 - 0,8 - 1 und 1,9 mm zum Schutz gegen Staub, wärmebeständig bei 70ºC.
  • Glasfaserband mit Viton:
    In 0,5 mm Stärke, beständig gegen Dauertemperaturen von 300ºC.
    (Viton, auf einer Seite schwarz; Polyurethan auf einer Seite grau)



Befestigungslagen

Posiciones de fijación



Einbaulagen

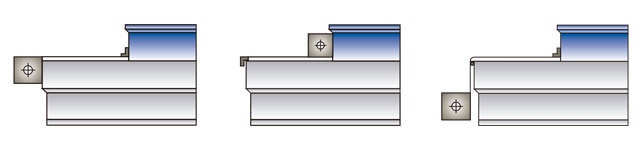

Posición de montaje horizontal
Waagerecht.

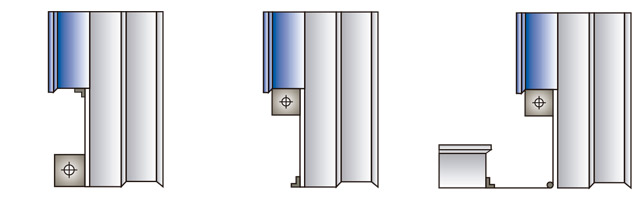

Posición de montaje vertical
Senkrecht.

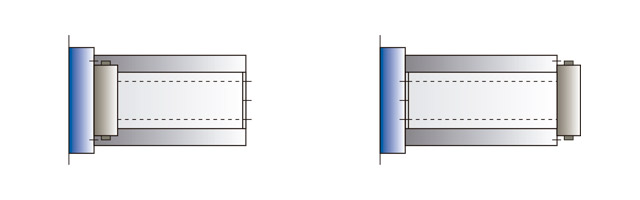

Posición de montaje transversal
Quer.
