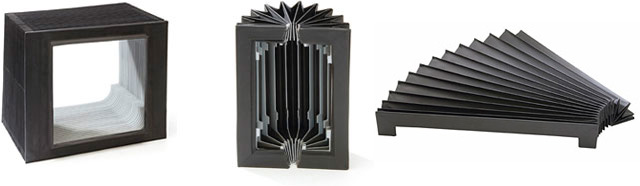

Foles retos

As características com que contam estes foles são:

Fuelles

  • Adaptabilidade a qualquer forma de guia.
  • Protecções totalmemte impermeáveis aos líquidos (óleos lubricantes, etc.).
  • Protecção indeformável.
  • Podem alcançar velocidades máximas de 200 m/minuto.
  • Execução: vertical, horizontal e transversal.
  • Formas: quadradas, rectangulares, octogonais, etc. e outras em função das necessidades do cliente.

Fuelles

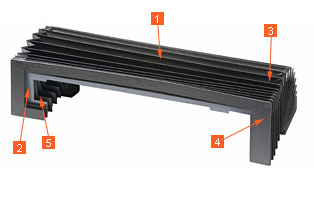

  1. Tecido protector plissado de nylon com revestimento de PVC em ambas as faces.
  2. Molduras intermédias elásticos de PVC. Estas molduras proporcionam a abertura rígida para cada uma das pregas da coberta, fazendo que a mesma seja guiada com toda a segurança pelo plano de deslizamento.
  3. União das pregas nas molduras intermédias de PVC, mediante soldadura de alta frequência.
  4. Molduras metálicas de fixação à máquina.
  5. Patins de deslizamento intermédio.

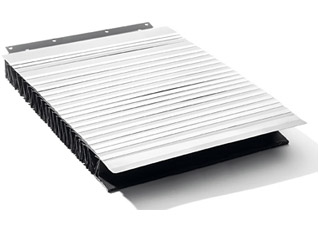

Com lâminas inoxidáveis

Usados nos casos em que as aparas estão quentes, quer na posição horizontal, quer na vertical e transversal. Quando os agentes líquidos são ácidos, óleos, etc, este sistema também pode ser utilizado. Utilizados no sector da madeira, para cobrir as guias horizontais, para evitar que as aparas de madeira entrem nas pregas do fole e, deste modo, evitar aumentar as medidas de protecção nas pregas. Nas mesas horizontais das rectificadoras onde existe muito fluido e material de arranque, nas colunas inferiores das fresadoras, etc .

Fuelles

Sistemas de abertura

No que respeita aos elementos protectores muito pesados e com uma orientação vertical, TECNIFUELLE introduze os seguintes sistemas de abertura:

SISTEMA 1

Dispositivo de esticamento a modo de abertura por meio de uns elementos, grampos, situados no bastidor de suporte, nessas pregas em que seja conveniente em função do tamanho do fole.

SISTEMA 2

Dispositivo de esticamento com um feitio de tesouras, idóneo para os elementos que não são guiados mediante as molduras intermedias.

Formas de fixação final à máquina

  • No sistema de molduras metálicas de aço, quer as formas quer os orifícios de fixação, deverão ser especificados pelo cliente.
  • Na fixação mediante Velcro, uma parte do Velcro vai unida na moldura final do fole, e, a outra parte, unida no bastidor da máquina.
Tipos de fuelles Tipos de fuelles Tipos de fuelles Tipos de fuelles Tipos de fuelles
MOLDURAS FINAIS
DE FIXAÇÃO
NA MÁQUINA
PREGA INTEIRA PREGA MEIA MOLDURA MAIOR
QUE A PREGA
FIXAÇÃO MEDIANTE
VELCRO



Tejidos para los fuelles

FT: Fuelles termosoldados
FC: Fuelles cosidos



Temperatura ºC



Ref.
material
Tipo de tejido y revestimiento
Espesor
(mm)
Puntual
En continuo
Condiciones de trabajo
FT
FC



Min
Max



TPP-23 POLIESTER + PVC 0,23
110
-25
70
GUARDAPOLVO,
MEDIOS ACIDOS
Utilizables en Fuelles termosoldados
Utilizables en Fuelles cosidos
TPP-35 POLIESTER + PVC 0,35
110
-25
70
GUARDAPOLVO,
MEDIOS ACIDOS
Utilizables en Fuelles termosoldados
Utilizables en Fuelles cosidos
TPP-60 POLIESTER + PVC 0,6
110
-25
70
GUARDAPOLVO,
MEDIOS ACIDOS

Utilizables en Fuelles cosidos
TPP-100 POLIESTER + PVC 1
110
-25
70
GUARDAPOLVO,
MEDIOS ACIDOS

Utilizables en Fuelles cosidos
TPPU-23 POLIESTER + POLIURETANO 0,23
220
-25
150
RESISTENTES A ACEITES
EN EMULSION Y GRASA
Utilizables en Fuelles termosoldados
Utilizables en Fuelles cosidos
TPPU-35 POLIESTER + POLIURETANO 0,35
220
-25
150
RESISTENTES A ACEITES
EN EMULSION Y GRASA
Utilizables en Fuelles termosoldados
Utilizables en Fuelles cosidos
TPPU-60 POLIESTER + POLIURETANO 0,60
220
-25
150
RESISTENTES A ACEITES
EN EMULSION Y GRASA

Utilizables en Fuelles cosidos
TPHY-50 POLIESTER + HYPALON 0,50
250
-15
140
RESISTENTES AL ACEITE
MINERAL, GRASAS

Utilizables en Fuelles cosidos
TPHY-100 POLIESTER + HYPALON 1
250
-15
140
RESISTENTES AL ACEITE
MINERAL, GRASAS

Utilizables en Fuelles cosidos
TNPU-35 NOMEX + POLIURETANO 0,35
400
-30
200
VIRUTAS CALIENTES,
HAZ LASER, ACEITES
Utilizables en Fuelles termosoldados
Utilizables en Fuelles cosidos
TARPU-35 ARAMIDE + POLIURETANO 0,35
400
-20
200
VIRUTAS CALIENTES,
ACEITES, GRASAS
Utilizables en Fuelles termosoldados
Utilizables en Fuelles cosidos
TFVS-35 FIBRA DE VIDRIO +
SILICONADO + PVC
0,35
400
-40
250
PARA ALTAS TEMPERATURAS, CILINDROS, TECHOS...
Utilizables en Fuelles termosoldados
Utilizables en Fuelles cosidos
TFCAL-35 FIBRA DE CARBONO + ALUMINIO 0,35
500
-40
280
PARA ALTAS TEMPERATURAS

Utilizables en Fuelles cosidos
TFVV-35 FIBRA DE VIDRIO + VITON + POLIURETANO 0,35
600
-40
280
PARA ALTAS TEMPERATURAS
Utilizables en Fuelles termosoldados
Utilizables en Fuelles cosidos



Diversas formas constructivas

Tipos de fuelles Tipos de fuelles Tipos de fuelles Tipos de fuelles Tipos de fuelles Tipos de fuelles
MONTAJE HORIZONTAL MONTAJE HORIZONTAL MONTAJE HORIZONTAL
O VERTICAL
MONTAJE HORIZONTAL
O VERTICAL
MONTAJE TRANSVERSAL MONTAJE VERTICAL
